Van kiểm tra bộ đệm bướm loại bỏ búa nước Non Slam
  • Van kiểm tra bộ đệm bướm loại bỏ búa nước Non SlamVan kiểm tra bộ đệm bướm loại bỏ búa nước Non Slam

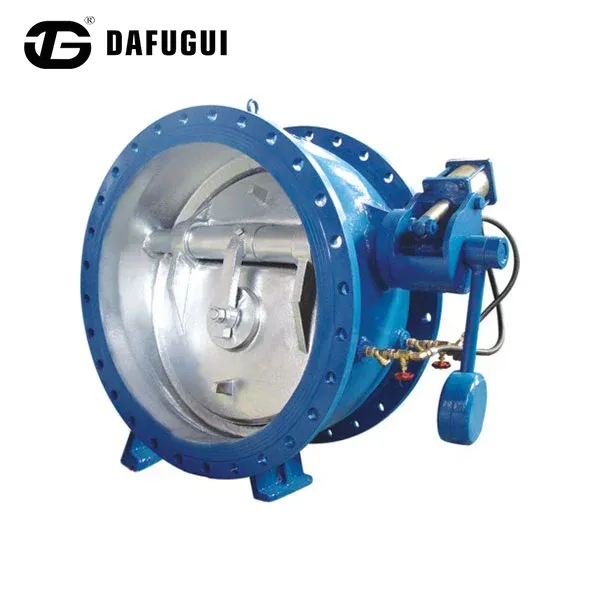

Van kiểm tra bộ đệm bướm loại bỏ búa nước Non Slam

Van một chiều đệm bướm loại bỏ búa nước Non Slam của Dafugui được thiết kế để ngăn dòng chảy ngược trong các hệ thống bơm nơi việc đóng nhanh có thể gây ra thay đổi áp suất nhất thời. Cấu trúc đóng đệm của nó kiểm soát chuyển động cuối cùng của đĩa để giảm tác động cơ học, độ rung và tiếng ồn khi vận hành. Van phù hợp cho cấp nước đô thị, chuyển nước thải, nước làm mát nhà máy điện và đường ống dẫn nước công nghiệp.
    Kiểm tra kỹ thuật van

    Van kiểm tra bộ đệm bướm loại bỏ búa nước Non Slam cho các dự án đường ống công nghiệp và thành phố

    Van kiểm tra đệm bướm loại bỏ búa nước Dafugui Non Slam được thiết kế để cung cấp khả năng ngăn dòng chảy ngược ổn định trong các hệ thống bơm nơi việc đóng van nhanh có thể tạo ra những thay đổi áp suất nhất thời.

    Van một chiều truyền thống có thể tạo ra lực tác động khi đĩa nhanh chóng trở về vị trí đóng sau khi ngừng bơm. Van một chiều đệm bướm này sử dụng cấu trúc đóng có kiểm soát để làm chậm chuyển động cuối cùng của đĩa trước khi vào vị trí, giảm tác động cơ học giữa đĩa và đế van.

    Thiết kế này phù hợp cho các đường ống dẫn nước đường dài, trạm bơm, hệ thống nước công nghiệp và các ứng dụng yêu cầu giảm độ rung và tiếng ồn khi vận hành.

    Cơ chế vận hành

    Van kiểm tra bộ đệm bướm không trượt kiểm soát tác động đóng như thế nào

    Quá trình đóng được thiết kế xoay quanh chuyển động của đĩa bướm được kiểm soát. Trong quá trình hoạt động bình thường, áp suất chất lỏng chuyển tiếp giữ cho đĩa bướm mở với lực cản dòng chảy tối thiểu. Khi máy bơm dừng hoặc hướng dòng chảy thay đổi, đĩa bắt đầu quay trở lại chỗ ngồi của nó dưới lực dòng chảy ngược.

    Nguyên tắc kết thúc không Slam

    01. Chuyển động đĩa ban đầu

    Đĩa bắt đầu đóng lại dưới lực dòng chảy ngược.

    02. Đóng cửa ban đầu nhanh chóng

    Chuyển động đóng ban đầu xảy ra nhanh chóng để hạn chế dòng chảy ngược.

    03. Kiểm soát bộ đệm

    Cơ chế đệm kiểm soát giai đoạn đóng cuối cùng.

    04. Chỗ ngồi dần dần

    Đĩa tiếp xúc dần dần với ghế, giảm tác động khi đóng.

    Quá trình đóng hai giai đoạn này giúp giảm sự thay đổi áp suất đột ngột và cải thiện độ ổn định của van.

    Butterfly Buffer Check Valve closing structure
    Dữ liệu kỹ thuật

    Thông số kỹ thuật của Van một chiều đệm bướm

    Thông tin kỹ thuật sau đây được sao chép từ mô tả sản phẩm được cung cấp. Xác nhận cấu hình cuối cùng, chi tiết kết nối và điều kiện vận hành so với thông số kỹ thuật của dự án trước khi đặt hàng.

    Quyền lực danh nghĩa 1,0-2,5 nghìn tỷ hex
    Đường kính danh nghĩa 50-1400 mm
    Nhiệt độ làm việc 0-80°C
    Dịch vụ áp dụng Nước bản địa, nước ao, v.v.
    Chất liệu thân máy Chất liệu thân: Sắt bi, sắt hoặc thép có sẵn
    Phương thức kết nối Kết nối pháp lý
    Vị trí lắp đặt Ống thoát hiểm Suihan
    Hiệu suất và xây dựng

    Các tính năng thiết kế chính để bảo vệ đường ống

    Kiểm soát tăng áp lực búa nước

    Búa nước xảy ra khi chất lỏng chảy thay đổi vận tốc nhanh chóng, tạo ra sóng áp suất bên trong đường ống. Van một chiều đệm bướm Non Slam giúp kiểm soát tình trạng này bằng cách:

    • Giảm tác động đĩa nhanh chóng trong quá trình đóng cửa
    • Làm mịn quá trình chỗ ngồi cuối cùng
    • Giảm độ rung truyền tới đường ống và thiết bị
    • Bảo vệ các bộ phận được kết nối như mặt bích, miếng đệm và dụng cụ đo áp suất

    Phản ứng áp suất thực tế phụ thuộc vào chiều dài đường ống, vận tốc chất lỏng, đặc tính bơm và thiết kế hệ thống.

    Vận hành ít tiếng ồn cho trạm bơm

    So với các van một chiều thông thường có thể tạo ra tiếng ồn khi đóng khi đóng, cấu trúc đóng có đệm giúp vận hành êm ái hơn.

    Nó phù hợp cho:

    • Phòng bơm trong nhà
    • Công trình cấp nước đô thị
    • Hạ tầng nước sinh hoạt
    • Nhà máy công nghiệp yêu cầu tiếng ồn vận hành thấp hơn

    Cấu trúc đĩa bướm cho các ứng dụng đường ống lớn

    Cấu hình bướm cung cấp:

    • Kích thước van nhỏ gọn
    • Yêu cầu không gian lắp đặt thấp hơn
    • Giải pháp phù hợp cho đường ống có đường kính lớn
    • Giảm độ phức tạp bảo trì

    Dòng chảy được sắp xếp hợp lý giúp duy trì chuyển động chất lỏng hiệu quả trong điều kiện hoạt động bình thường.

    Ứng dụng công nghiệp

    Các lĩnh vực ứng dụng cho Van kiểm tra đệm bướm không trượt

    Van có thể được xem xét cho các hệ thống truyền tải nước, bơm và tuần hoàn công nghiệp, nơi việc ngăn chặn dòng chảy ngược và đóng có kiểm soát là rất quan trọng. Cấu hình vật liệu được khuyến nghị phải được kiểm tra dựa trên môi trường và điều kiện vận hành thực tế.

    Ngành công nghiệp Yêu cầu vận hành Cấu hình đề xuất
    Cấp nước thành phố Bảo vệ tắt máy bơm và kiểm soát biến động áp suất Thân sắt dễ uốn + ghế EPDM
    Hệ thống chuyển nước thải Ngăn chặn dòng chảy ngược với khả năng chống ăn mòn Sắt dẻo tráng + viền chống ăn mòn
    Nước làm mát nhà máy điện Hoạt động tuần hoàn liên tục Thân thép đúc + linh kiện SS316
    Đường ống dẫn nước công nghiệp Hoạt động ổn định theo chu kỳ lặp đi lặp lại Vật liệu tùy chỉnh và hệ thống niêm phong
    Mạng lưới nước thành phố

    Đối với các đường ống cấp nước và các thiết bị bơm cần ngăn chặn dòng chảy ngược trong quá trình tắt máy bơm.

    Chuyển nước thải

    Đối với các hệ thống chuyển nước thải trong đó lớp phủ thân và vật liệu bên trong phải được lựa chọn theo môi trường truyền tải.

    Làm mát nhà máy điện

    Dành cho hệ thống tuần hoàn nước làm mát hoạt động liên tục và yêu cầu vật liệu van phù hợp.

    Hệ thống nước công nghiệp

    Dành cho các dự án đường ống công nghiệp yêu cầu cấu hình và hệ thống bịt kín phù hợp cho các chu kỳ vận hành lặp đi lặp lại.

    Lựa chọn dự án

    Cách chọn van kiểm tra bộ đệm bướm phù hợp

    Khi chọn Van một chiều đệm bướm loại bỏ búa nước không đập, các kỹ sư nên đánh giá các thông số đường ống, điều kiện chất lỏng và yêu cầu lắp đặt cùng nhau. Những chi tiết này giúp xác định xem cấu hình van có phù hợp với hệ điều hành hay không.

    Thông số đường ống

    • Đường kính ống
    • Vận tốc dòng chảy
    • Áp suất vận hành
    • Công suất bơm
    • Chiều dài đường ống

    Điều kiện chất lỏng

    • Nước sạch
    • nước thải
    • Nước làm mát
    • Nước xử lý công nghiệp

    Yêu cầu cài đặt

    • Điều kiện lắp đặt ngang hoặc dọc
    • Không gian bảo trì có sẵn
    • Tiêu chuẩn mặt bích yêu cầu

    Dafugui có thể đưa ra các đề xuất cấu hình dựa trên dữ liệu vận hành dự án. Người mua có thể gửi bản vẽ đường ống, thông số vận hành và số lượng cần thiết để xem xét kỹ thuật.

    Đối với các yêu cầu van khác, hãy truy cập của chúng tôiphạm vi van kiểm trahoặc khám phá rộng hơndòng sản phẩm van công nghiệp.

    Câu hỏi kỹ thuật

    Câu hỏi thường gặp

    Van kiểm tra bộ đệm bướm loại bỏ búa nước Non Slam này bảo vệ chống lại hiện tượng chảy nước khớp như thế nào?

    Bằng cách loại bỏ các xung đột áp suất động đột ngột, nó giữ cho áp suất đường ống bên trong luôn ở trong ngưỡng vận hành bình thường, ngăn chặn các miếng đệm mặt bích bị giãn hoặc bung ra.

    Khách hàng có thể yêu cầu bên thứ ba kiểm tra (ví dụ: SGS, TÜV, BV) trước khi giao hàng tại nhà máy không?

    Có, Dafugui thường xuyên chào đón các thanh tra viên bên thứ ba xem xét tài liệu sản xuất, chứng kiến ​​các cuộc kiểm tra áp suất thủy tĩnh và xác minh sự tuân thủ của việc đóng gói.

    Có những lựa chọn nào nếu kích thước van tùy chỉnh yêu cầu khoan mặt bích không chuẩn?

    Xưởng tiện CNC của chúng tôi có thể gia công các bố cục lỗ bu lông mặt bích không chuẩn theo bản vẽ kỹ thuật tùy chỉnh được gửi trong quá trình đặt hàng.

    Thắc mắc dự án

    Thảo luận về các yêu cầu về van kiểm tra bộ đệm bướm của bạn với Dafugui

    Đối với các yêu cầu về dự án, hãy cung cấp đường kính van yêu cầu, điều kiện vận hành, chi tiết lắp đặt, yêu cầu vật liệu và số lượng ước tính. Dafugui có thể xem lại thông tin được cung cấp và thảo luận về cấu hình van phù hợp.
