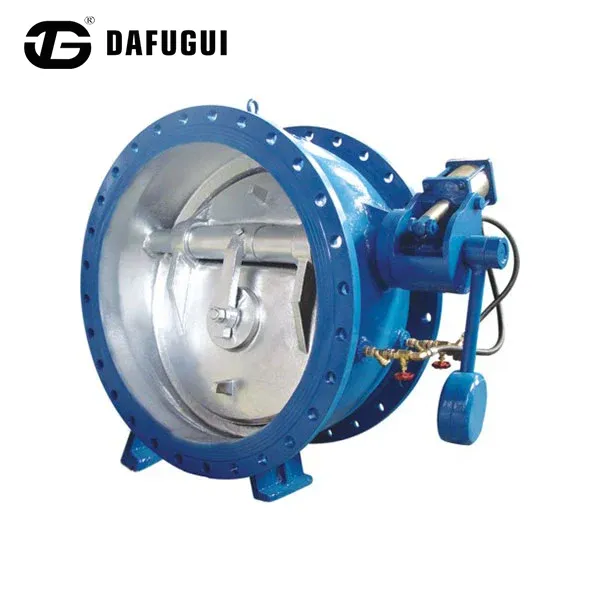

Van một chiều đệm bướm với xi lanh giảm chấn thủy lực

Được cung cấp trực tiếp bởi nhà sản xuất Trung Quốc Dafugui, Van một chiều đệm bướm với xi lanh giảm chấn thủy lực cung cấp khả năng kiểm soát dòng chảy ngược đáng tin cậy cho các đường ống công nghiệp và đô thị hạng nặng. Hoạt động liền mạch trên các kích cỡ DN50–DN1400, nó sử dụng bộ đệm thủy lực hai giai đoạn để quản lý sự tăng áp suất mà không ảnh hưởng đến hiệu suất hệ thống.

Được sản xuất bằng các tùy chọn thân bằng gang dẻo, thép đúc hoặc thép không gỉ, van phù hợp với đường ống dẫn nước, hệ thống nước thải, mạng lưới tuần hoàn nước làm mát và các ứng dụng chất lỏng công nghiệp. Dafugui cung cấp khả năng điều chỉnh thủy lực tùy chỉnh dựa trên áp suất đường ống, đặc tính máy bơm và yêu cầu vận hành.

Nguyên lý hoạt động của bộ điều khiển đệm thủy lực

Thiết kế đóng hai giai đoạn

Khi Van kiểm tra đệm bướm với xi lanh giảm chấn thủy lực dừng lại hoặc hướng dòng chảy thay đổi, đĩa van bắt đầu tự động đóng lại dưới lực dòng chảy ngược.

Trong giai đoạn đầu tiên, khoảng 70–80% hành trình của đĩa được hoàn thành nhanh chóng để ngăn chặn dòng chảy ngược quá mức.

Trong giai đoạn thứ hai, xi lanh giảm chấn thủy lực bên ngoài điều khiển chuyển động đóng cuối cùng, cho phép đĩa dần dần tiếp cận bệ van.

Cơ chế giảm xóc xi lanh thủy lực

Xi lanh thủy lực hoạt động thông qua sự dịch chuyển dầu được kiểm soát. Khi trục van quay về vị trí đóng, chuyển động của piston sẽ ép dầu thủy lực đi qua kênh tiết lưu có thể điều chỉnh được.

Điều này tạo ra lực cản có thể điều chỉnh được, làm chậm tốc độ đóng cuối cùng và giúp giảm biến động áp suất bên trong hệ thống đường ống.

Hiệu suất giảm búa nước

Bằng cách kiểm soát giai đoạn đóng cuối cùng, cơ chế giảm chấn thủy lực giúp giảm thiểu sự gián đoạn dòng chảy đột ngột và giảm nguy cơ gây hư hại do tăng áp suất trong đường ống đường dài.

Tiêu chuẩn thiết kế và tuân thủ

Các tính năng chính

Điều khiển đóng thủy lực có thể điều chỉnh

Xi lanh thủy lực gắn bên cạnh cho phép các kỹ sư điều chỉnh tốc độ đóng theo chiều dài đường ống, đặc tính tắt máy bơm và áp suất vận hành.

Điều này làm cho van phù hợp với các mạng lưới cấp nước khác nhau và các hệ thống chất lỏng công nghiệp đòi hỏi hiệu suất đóng tùy chỉnh.

Bảo vệ dòng chảy ngược không trượt

Cơ cấu đóng được kiểm soát giúp giảm tác động đột ngột của đĩa lên đế van, giúp kéo dài tuổi thọ và duy trì hoạt động ổn định của đường ống.

Cấu trúc van bướm hạng nặng

Thiết kế đĩa bướm cung cấp kích thước nhỏ gọn, yêu cầu không gian lắp đặt thấp hơn và hoạt động đáng tin cậy trong các hệ thống đường ống có đường kính lớn.

Nhiều lựa chọn vật liệu

Dafugui cung cấp các vật liệu thành phần bên trong và thân máy khác nhau tùy theo điều kiện ứng dụng:

• Sắt dẻo GGG40/GGG50 cho các ứng dụng nước nói chung
• WCB thép đúc cho hệ thống công nghiệp áp suất cao
• Thép không gỉ CF8/CF8M dành cho môi trường có tính ăn mòn

Kiểm soát và kiểm tra chất lượng

Mỗi DafuguiVan kiểm tra đệm bướmtrải qua các thủ tục kiểm tra trước khi vận chuyển:

Kiểm tra vỏ thủy tĩnh

Thân van được kiểm tra dưới áp suất thủy lực theo yêu cầu API 598 để xác minh độ bền kết cấu và khả năng chịu áp lực.

Kiểm tra rò rỉ chỗ ngồi

Các thử nghiệm bịt ​​kín hai chiều được thực hiện để xác nhận độ kín của van và ngăn chặn dòng chảy ngược không mong muốn.

Kiểm tra kích thước

Các bộ phận quan trọng bao gồm trục van, bề mặt bịt kín đĩa và kích thước mặt bích được kiểm tra bằng thiết bị đo chính xác.

Kiểm tra lớp phủ

Độ dày lớp phủ epoxy bên trong và bên ngoài được đo để đảm bảo hiệu suất chống ăn mòn.

Ứng dụng công nghiệp

Hệ thống cấp nước thành phố

Được lắp đặt sau các trạm bơm và dọc theo đường ống truyền tải, van giúp kiểm soát dòng chảy ngược và giảm sự dao động áp suất trong quá trình tắt máy bơm.

Đường ống xử lý và chuyển nước thải

Thích hợp cho các hệ thống xử lý nước thải đòi hỏi phải có khả năng chống dòng chảy ngược và bảo vệ chống ăn mòn đáng tin cậy.

Hệ thống nước làm mát nhà máy điện

Được sử dụng trong đường ống tuần hoàn nước làm mát để bảo vệ máy bơm và duy trì hướng dòng chảy ổn định.

Đường ống quy trình công nghiệp

Áp dụng cho nước công nghiệp, nước thải đã qua xử lý và các hệ thống chất lỏng không ăn mòn khác cần đóng van có kiểm soát.

Ưu điểm sản xuất Dafugui

Khả năng gia công chính xác

Dafugui sử dụng thiết bị gia công CNC để xử lý thân van, trục, đĩa và các bộ phận bịt kín, duy trì độ chính xác về kích thước và tính nhất quán của lắp ráp.

Điều chỉnh thủy lực tùy chỉnh

Các thông số xi lanh thủy lực có thể được cấu hình theo:

• Chiều dài đường ống
• Công suất bơm
• Áp suất tĩnh
• Vận tốc dòng chảy
• Thời gian đóng cửa bắt buộc

Sản xuất tích hợp và kiểm soát chất lượng

Việc đúc van, gia công, kiểm tra lắp ráp, kiểm tra áp suất và kiểm tra lớp phủ được kiểm soát thông qua quy trình sản xuất tích hợp.

Thông số kỹ thuật

Câu hỏi thường gặp

Xi lanh giảm chấn thủy lực cải thiện van một chiều bướm như thế nào?

Van một chiều đệm bướm với xi lanh giảm chấn thủy lực kiểm soát tốc độ đóng cuối cùng của đĩa van. So với các phương pháp đóng cơ học thông thường, nó cung cấp lực cản có thể điều chỉnh trong hành trình cuối cùng, giúp giảm sự thay đổi áp suất đột ngột do đóng van nhanh.

Có thể điều chỉnh tốc độ đóng thủy lực sau khi lắp đặt không?

Đúng. Hệ thống thủy lực có thể được trang bị các bộ phận tiết lưu có thể điều chỉnh được, cho phép nhân viên bảo trì sửa đổi các đặc tính đóng theo điều kiện vận hành đường ống thực tế.

Những vật liệu nào có sẵn cho các ứng dụng ăn mòn?

Dafugui cung cấp các thành phần CF8/CF8M bằng thép không gỉ và các tùy chọn lớp phủ chống ăn mòn cho các ứng dụng liên quan đến nước thải, chất lỏng công nghiệp hoặc môi trường cần tăng cường khả năng chống ăn mòn.

Những tài liệu kiểm tra nào có sẵn cho đơn hàng xuất khẩu?

Dafugui có thể cung cấp hồ sơ kiểm tra, báo cáo kiểm tra áp suất, tài liệu vật liệu và hỗ trợ kiểm tra của bên thứ ba theo yêu cầu dự án của khách hàng.
