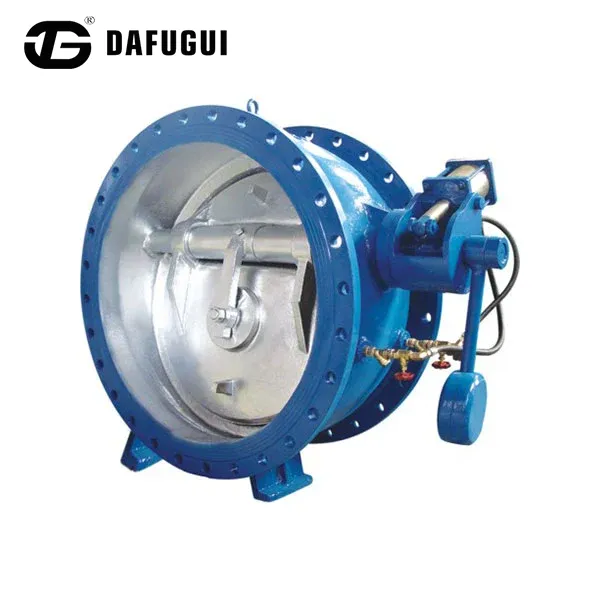

Van một chiều bướm tấm kép với hệ thống đệm thủy lực

Mua Van một chiều bướm tấm kép với các bộ phận Hệ thống đệm thủy lực trực tiếp từ nhà sản xuất Dafugui của Trung Quốc để nâng cấp hiệu quả đường ống. Kết hợp dấu chân wafer nhỏ gọn với cơ chế giảm chấn thủy lực bên trong, van mạnh mẽ này quản lý độ rung của đường dây trên các mạng tiện ích 1,0–2,5 MPa trong khi cắt giảm trọng lượng lắp đặt.

Thiết kế kết cấu và lợi thế vận hành

Cấu trúc kiểu wafer nhỏ gọn

Van một chiều bướm tấm kép với thiết kế thân Hệ thống đệm thủy lực cho phép lắp đặt giữa các mặt bích đường ống, giảm chiều dài lắp đặt tổng thể so với van một chiều kiểu xoay truyền thống.

Lợi ích bao gồm:

Giảm yêu cầu về không gian lắp đặt

Trọng lượng van thấp hơn cho đường ống có đường kính lớn

Bảo trì dễ dàng hơn trong cách bố trí thiết bị nhỏ gọn

Thích hợp cho hệ thống trượt máy bơm và mô-đun

Thiết kế kiểm soát dòng chảy tấm kép

Van sử dụng hai tấm bán nguyệt độc lập nối với nhau qua trục bản lề trung tâm.

Trong quá trình chảy bình thường:

Áp suất chất lỏng đẩy các tấm mở ra.

Thiết kế đĩa chia đôi cung cấp đường dẫn dòng chảy cân bằng.

Chuyển động của đĩa thấp hơn giúp giảm lực cản khi mở.

Khi có dòng chảy ngược:

Lò xo hỗ trợ đóng ban đầu nhanh chóng.

Hệ thống đệm thủy lực điều khiển chuyển động ngồi cuối cùng.

Việc đóng cửa có kiểm soát giúp giảm biến động áp suất do tắt đột ngột.

Tiêu chuẩn và tuân thủ thiết kế

Hướng dẫn lựa chọn vật liệu cho điều kiện vận hành

Lợi thế thương hiệu Dafugui: Chứng nhận & Đảm bảo chất lượng

• Chứng nhận ISO ba lần:Dafugui hoạt động theo các khuôn khổ ISO 9001 (Quản lý chất lượng), ISO 14001 (Môi trường) và ISO 45001 (An toàn lao động) được chứng nhận để đảm bảo chất lượng sản xuất nhất quán.

• Tuân thủ thị trường toàn cầu:Sản phẩm đạt chứng nhận CE Châu Âu được lưu hành tự do tại các thị trường công nghiệp EU và đáp ứng các tiêu chuẩn API khắt khe cho hệ thống kiểm soát chất lỏng dầu khí quốc tế.

• Truy xuất nguồn gốc 100% tại nhà máy:Mỗi Van một chiều bướm tấm kép có hệ thống đệm thủy lực đều có số nhiệt được đóng dấu cứng và mã nhận dạng vật liệu được liên kết với Báo cáo thử nghiệm vật liệu (MTR) đầy đủ EN 10204 3.1.

Quy trình kiểm tra chất lượng

• Kiểm tra vỏ thủy tĩnh:Đã thử nghiệm ở áp suất làm việc 1,5 lần để xác minh âm thanh kết cấu.

• Kiểm tra ghế áp suất cao:Đã thử nghiệm ở mức 1,1 lần để xác nhận khả năng bịt kín bong bóng.

• Kiểm tra độ căng của tấm và độ căng của lò xo:Đã kiểm tra để đảm bảo đóng tấm cân bằng mà không bị ràng buộc.

• Kiểm tra trực quan & bề mặt:Đã được xác minh không có lỗ cát, độ xốp hoặc gờ gia công.

Thông số kỹ thuật

Câu hỏi thường gặp

Van một chiều bướm tấm kép với hệ thống đệm thủy lực này có thể được lắp đặt khi chạy đường ống thẳng đứng không?

Có, nó có thể được lắp đặt theo đường thẳng đứng với dòng chảy hướng lên trên. Lò xo xoắn hỗ trợ đóng tấm ban đầu trước khi bắt đầu đảo ngược dòng chảy, đảm bảo ngắt nhanh chóng, không bị sập.

Tại sao thiết kế tấm kép lại được ưu tiên hơn van đĩa đơn trong các rãnh trượt bị hạn chế về không gian?

Cấu hình tấm kép chia đôi diện tích dòng chảy, giảm đáng kể khoảng cách di chuyển của đĩa và trọng lượng van trong khi cho phép cấu hình cơ thể mặt đối mặt ngắn hơn nhiều.

Dafugui kiểm tra độ kín của ghế trước khi gửi sản phẩm ra khỏi nhà máy như thế nào?

Mỗi van đều trải qua quá trình kiểm tra thân thủy tĩnh tại nhà máy ở áp suất danh nghĩa 1,5 lần và kiểm tra độ kín chỗ kín bong bóng ở áp suất danh nghĩa 1,1 lần theo tiêu chuẩn ISO 5208.
