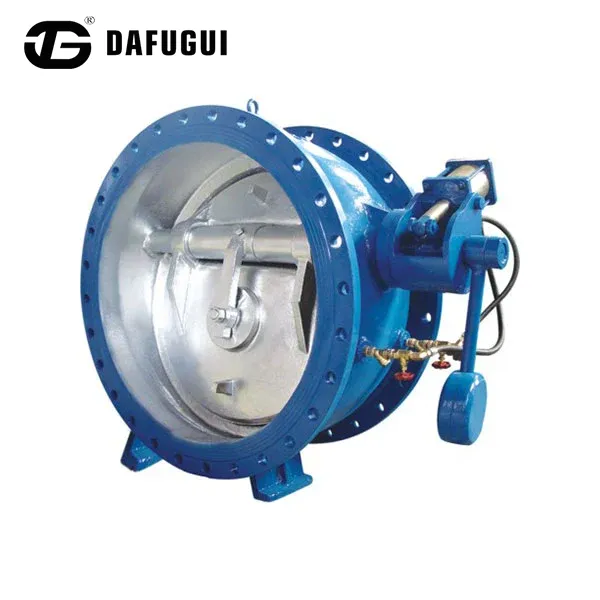

Van một chiều đệm bướm đối trọng với cơ chế đóng chậm

Van một chiều đệm bướm đối trọng Dafugui với Cơ chế đóng chậm kết hợp lực đóng được hỗ trợ bởi trọng lực với công nghệ đệm thủy lực để đạt được khả năng đóng ổn định không trượt mà không cần nguồn điện bên ngoài.

Khi hoạt động của máy bơm dừng đột ngột, đối trọng sẽ tạo ra mô-men xoắn đóng ban đầu để đẩy đĩa van về vị trí đóng. Trong giai đoạn đóng cuối cùng, thiết bị giảm chấn thủy lực kiểm soát tốc độ di chuyển của đĩa, giảm tình trạng gián đoạn dòng chảy đột ngột và giúp giảm thiểu tác động của búa nước.

Được sản xuất tại cơ sở sản xuất van của Dafugui, van hỗ trợ các cấu hình vật liệu gang, thép đúc và thép không gỉ cho các điều kiện vận hành và phương tiện đường ống khác nhau.

Nguyên tắc làm việc & Kiểm soát đóng chậm

Đóng đối trọng có hỗ trợ trọng lực

Một cánh tay đối trọng bên ngoài được lắp đặt trên trục van để cung cấp mô-men xoắn đóng liên tục thông qua lực hấp dẫn. Không giống như các bộ truyền động được điều khiển bằng điện, Van một chiều đệm bướm đối trọng với Cơ chế đóng chậm hoạt động tự động khi mất điện hoặc tắt bơm khẩn cấp.

Vị trí đối trọng có thể được điều chỉnh dọc theo tay đòn để sửa đổi các đặc tính đóng theo áp suất đường ống, tốc độ dòng chảy và yêu cầu lắp đặt.

Giảm chấn thủy lực để đóng cửa có kiểm soát

Trong giai đoạn đóng ban đầu, đĩa van di chuyển nhanh dưới tác dụng của lực dòng chảy ngược và đối trọng.

Khi đĩa tiến đến vị trí tựa, xi lanh giảm chấn thủy lực sẽ điều khiển tốc độ đóng cuối cùng bằng cách điều chỉnh lưu lượng dầu qua hệ thống tiết lưu bên trong.

Quá trình kết thúc gồm hai giai đoạn này giúp:

Giảm tác động của đĩa van lên ghế

Giảm thiểu biến động áp suất

Cải thiện tuổi thọ của bộ phận bịt kín

Giảm độ rung trong hệ thống đường ống lớn

Lợi thế thương hiệu Dafugui: Lợi thế cạnh tranh so với các đối thủ

• Sức mạnh tổng hợp của cụm công nghiệp:Tọa lạc tại Quận Long Loan, Ôn Châu—Thành phố Valve của Trung Quốc—và chỉ cách Sân bay Ôn Châu 3 km, Dafugui được hưởng lợi từ chuỗi cung ứng địa phương chưa từng có và các tuyến vận chuyển quốc tế hiệu quả.

• Cơ sở sản xuất tích hợp rộng 5.000 m2:Gia công đúc vỏ, hoàn thiện CNC, hàn tự động và kiểm tra áp suất dưới một mái nhà cho phép chúng tôi loại bỏ phí tổn của người trung gian và đưa ra mức giá cạnh tranh trực tiếp tại nhà máy.

• Đầu tư máy móc tiên tiến:Bằng cách sử dụng các trung tâm gia công khuôn quy mô lớn, máy tiện CNC có độ chính xác cao và dây chuyền hàn tự động, Dafugui duy trì độ chính xác sản xuất cao hơn và thời gian thực hiện ngắn hơn so với các xưởng lắp ráp trong khu vực.

Thông số kỹ thuật

Kiểm tra & Kiểm tra Chất lượng

Mỗi Van một chiều đệm bướm đối trọng Dafugui với Cơ chế đóng chậm đều trải qua các quy trình kiểm tra trước khi xuất xưởng:

Kiểm tra áp suất thủy tĩnh

Thân van được kiểm tra dưới áp suất thủy tĩnh theo các tiêu chuẩn hiện hành để xác minh khả năng chịu áp lực và tính toàn vẹn của cấu trúc.

Kiểm tra rò rỉ chỗ ngồi

Hiệu suất bịt kín được kiểm tra trong điều kiện áp suất định mức để xác nhận hiệu suất ngắt đáng tin cậy.

Kiểm tra hiệu suất giảm xóc thủy lực

Đặc tính hành trình đóng và giảm chấn được kiểm tra để đảm bảo cơ cấu đóng chậm hoạt động trơn tru.

Kiểm tra kích thước

Các thành phần quan trọng bao gồm:

Trục van

Vị trí đĩa

Kích thước mặt bích

Liên kết đối trọng

được đo trước khi lắp ráp cuối cùng.

Câu hỏi thường gặp

Điều gì xảy ra nếu mất điện khiến máy bơm chính bất ngờ ngừng hoạt động?

Cơ chế đối trọng tự động giảm xuống dưới trọng lực khi dòng chảy về phía trước dừng lại, bắt đầu đóng cửa ngay lập tức mà không cần nguồn điện bên ngoài hoặc sự can thiệp thủ công.

Có thể sử dụng Van một chiều đệm bướm đối trọng với Cơ chế đóng chậm trong đường ống nước thô chưa qua xử lý không?

Có, khi được trang bị thân bằng sắt dẻo phủ epoxy và trục bằng thép không gỉ, nó có thể xử lý nước sông thô và nước mưa chảy tràn có chứa chất rắn lơ lửng nhẹ mà không bị dính.

Giá của Dafugui so với các nhà cung cấp van châu Âu như thế nào?

Bằng cách tận dụng hệ sinh thái công nghiệp trưởng thành của Ôn Châu và các hoạt động nhà máy tích hợp, Dafugui cung cấp các gói van tuân thủ CE và API với thời gian mua sắm và điểm chi phí giảm đáng kể.
