Van bướm kiểm soát dòng nước trong hệ thống cung cấp nước của thành phố như thế nào?

Trong hệ thống cấp nước đô thị, một van duy nhất có thể kiểm soát dòng chảy của hàng triệu lít nước mỗi ngày. Nó có thể cách ly một phần đường ống chính để sửa chữa, điều chỉnh áp suất trong vùng phân phối hoặc điều tiết lưu lượng để phù hợp với nhu cầu. cácVan bướmlà một trong những lựa chọn phổ biến nhất cho các chức năng quan trọng này. Nó nhỏ gọn, nhẹ và tiết kiệm chi phí so với van cổng hoặc van cầu có cùng đường kính. Nó hoạt động theo chế độ quay một phần tư vòng, giúp đóng mở nhanh chóng. Và nó có thể được tự động hóa bằng bộ truyền động để điều khiển từ xa. Nhưng không phải van bướm nào cũng phù hợp để cấp nước cho thành phố. Van sai có thể bị ăn mòn, rò rỉ hoặc không hoạt động khi cần thiết. Đối với các nhà quản lý mua sắm tại các công ty cấp nước, đô thị và nhà thầu kỹ thuật, việc lựa chọn Van bướm phù hợp là một quyết định ảnh hưởng đến độ tin cậy và an toàn của toàn bộ hệ thống cấp nước.

Hướng dẫn này được viết cho những người mua cần tìm nguồn Van bướm cho các ứng dụng cấp nước đô thị. Chúng tôi sẽ giải thích cách van bướm kiểm soát lưu lượng nước, các tính năng thiết kế chính quyết định hiệu suất, các thông số kỹ thuật cần đưa vào đơn đặt hàng và tiêu chí đánh giá nhà cung cấp. Chúng tôi cũng sẽ cung cấp thông số chi tiết sản phẩm từ nhà máy của chúng tôi tạiCông ty TNHH Van ống DafuguiCho dù bạn đang trang bị một nhà máy xử lý nước mới, thay thế van trong mạng lưới phân phối cũ hay chỉ định van cho hệ thống phòng cháy chữa cháy, hướng dẫn này sẽ giúp bạn đưa ra quyết định sáng suốt.

Mục lục

• 1. Van bướm kiểm soát dòng nước như thế nào?
• 2. Đặc điểm thiết kế nào quyết định hiệu suất cấp nước?
• 3. Vật liệu nào phù hợp cho nước thành phố?
• 4. Người mua nên đưa những thông số kỹ thuật nào vào đơn đặt hàng?
• 5. Bạn đánh giá nhà cung cấp Van bướm như thế nào?
• 6. Các thông số sản phẩm chính từ nhà máy của chúng tôi là gì?
• 7. Câu hỏi thường gặp (FAQ)
• 8. Kết luận

1. Van bướm kiểm soát dòng nước như thế nào?

Van bướm điều khiển dòng nước bằng cách quay một đĩa tròn bên trong đường ống. Đĩa được gắn trên một trục được nối với tay cầm hoặc bộ truyền động. Khi tay cầm quay 90 độ, đĩa sẽ quay từ vị trí vuông góc với dòng chảy (đóng) sang vị trí song song với dòng chảy (mở). Ở vị trí mở, đĩa được căn chỉnh theo dòng chảy, tạo ra lực cản tối thiểu. Ở vị trí đóng, đĩa ép vào ghế, tạo ra một lớp bịt kín ngăn dòng chảy. Van cũng có thể được đặt ở các góc trung gian để điều tiết dòng chảy. Mối quan hệ giữa góc đĩa và tốc độ dòng chảy không tuyến tính; nó tuân theo một đường cong đặc trưng phụ thuộc vào thiết kế van. Bảng dưới đây cho thấy các đặc tính dòng chảy điển hình của van bướm ở các góc đĩa khác nhau.

Khả năng điều khiển dòng chảy chính xác của Van bướm phụ thuộc vào bộ truyền động và hệ thống điều khiển. Tay cầm thủ công giúp điều khiển bật/tắt đơn giản. Bộ điều khiển bánh răng cho phép định vị thủ công chính xác hơn. Bộ truyền động bằng khí nén hoặc điện, kết hợp với bộ định vị, cho phép điều chỉnh tự động tốc độ dòng chảy dựa trên tín hiệu điều khiển. Điều này rất cần thiết cho các ứng dụng như kiểm soát áp suất hoặc cân bằng dòng chảy trong mạng phân phối. Tại Dafugui Pipe Valve Co., Ltd., nhà máy của chúng tôi sản xuất Van bướm với nhiều tùy chọn truyền động để phù hợp với các yêu cầu điều khiển khác nhau.

2. Đặc điểm thiết kế nào quyết định hiệu suất cấp nước?

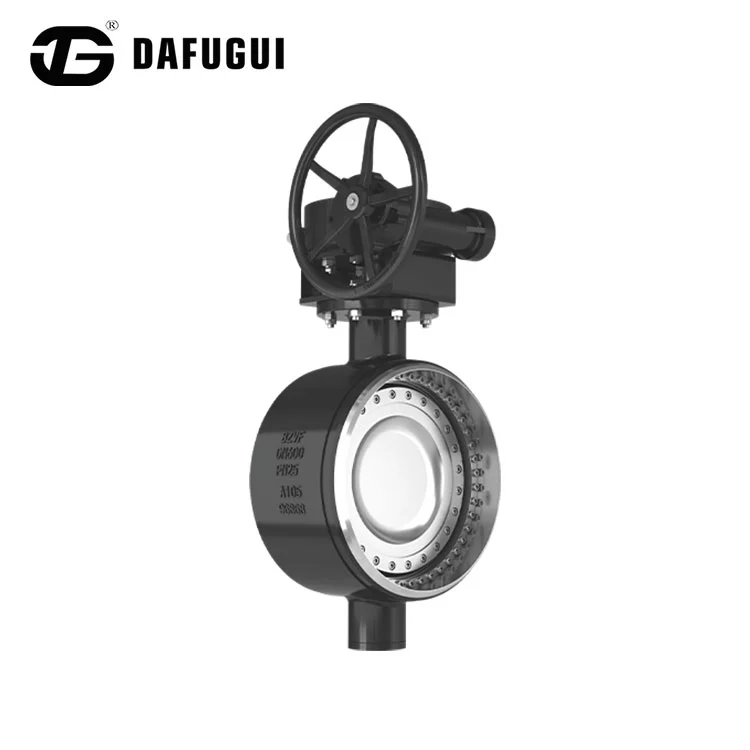

Hiệu suất của Van bướm trong hệ thống cấp nước thành phố được xác định bởi một số tính năng thiết kế. Quan trọng nhất là thiết kế ghế, thiết kế đĩa, thiết kế trục và thiết kế thân xe. Chỗ ngồi là thành phần tạo ra con dấu. Nó có thể là ghế đàn hồi (làm từ cao su hoặc PTFE) hoặc ghế kim loại. Ghế đàn hồi mang đến khả năng bịt kín bong bóng ở áp suất thấp hơn và phù hợp với hầu hết các ứng dụng cấp nước. Ghế kim loại được sử dụng cho các ứng dụng nhiệt độ cao hoặc áp suất cao. Thiết kế đĩa ảnh hưởng đến đặc tính dòng chảy và giảm áp suất. Đĩa tiêu chuẩn là một đĩa phẳng đơn giản. Đĩa được sắp xếp hợp lý làm giảm nhiễu loạn và giảm áp suất. Thiết kế trục xác định mô-men xoắn cần thiết để vận hành van và độ bền của van. Thiết kế xuyên trục mang lại sức mạnh lớn hơn nhưng có thể cản trở dòng chảy. Thiết kế trục sơ khai giúp giảm tắc nghẽn nhưng có thể kém chắc chắn hơn. Thiết kế thân van xác định mức áp suất của van và khả năng tương thích của nó với các kết nối đường ống khác nhau. Bảng dưới đây tóm tắt các đặc điểm thiết kế này.

Tại nhà máy của chúng tôi, chúng tôi thiết kế Van bướm để cung cấp nước cho thành phố với trọng tâm là độ bền, độ tin cậy và dễ bảo trì. Chúng tôi sử dụng ghế đàn hồi được làm từ EPDM hoặc NBR chất lượng cao, có khả năng chống nước, clo và các hóa chất khác dùng trong xử lý nước. Chúng tôi sử dụng đĩa được sắp xếp hợp lý để giảm thiểu sụt áp. Chúng tôi sử dụng thiết kế xuyên trục để tăng cường độ bền và độ ổn định. Và chúng tôi cung cấp nhiều loại cấu hình thân ống để phù hợp với các kết nối đường ống khác nhau.

3. Vật liệu nào phù hợp cho nước thành phố?

Các vật liệu được sử dụng trong Van bướm để cung cấp nước thành phố phải có khả năng chống ăn mòn, an toàn cho nước uống và đủ bền để chịu được hàng chục năm sử dụng. Các vật liệu phổ biến nhất để chế tạo thân máy là gang, sắt dẻo và thép không gỉ. Gang tiết kiệm nhưng có thể bị ăn mòn theo thời gian. Sắt dễ uốn mạnh hơn và chống ăn mòn hơn. Thép không gỉ có khả năng chống ăn mòn cao nhất nhưng cũng đắt nhất. Đĩa thường được làm từ sắt dẻo, thép không gỉ hoặc đồng nhôm. Ghế thường được làm từ EPDM, NBR hoặc PTFE. Trục thường được làm từ thép không gỉ. Bảng dưới đây tóm tắt các vật liệu và sự phù hợp của chúng đối với nước đô thị.

Tại Dafugui Pipe Valve Co., Ltd., nhà máy của chúng tôi sử dụng vật liệu chất lượng cao cho Van bướm. Chúng tôi cung cấp các thân bằng sắt dẻo với lớp phủ epoxy liên kết nhiệt hạch, đĩa và trục bằng thép không gỉ cũng như ghế EPDM. Tất cả các vật liệu đều được chứng nhận có thể tiếp xúc với nước uống được và đáp ứng các yêu cầu của NSF/ANSI 61 và WRAS. Van của chúng tôi được thiết kế để có tuổi thọ sử dụng từ 50 năm trở lên.

4. Người mua nên đưa những thông số kỹ thuật nào vào đơn đặt hàng?

Khi mua Van bướm để cấp nước đô thị, người mua nên đưa ra các thông số kỹ thuật chi tiết trong đơn đặt hàng để đảm bảo rằng sản phẩm đáp ứng các tiêu chuẩn chất lượng và hiệu suất cần thiết. Các thông số kỹ thuật chính là kích thước, mức áp suất, vật liệu thân, vật liệu đĩa, vật liệu mặt ngồi, vật liệu trục, kết nối cuối, loại truyền động và lớp phủ. Kích thước phải được chỉ định bằng milimét hoặc inch. Đánh giá áp suất phải được chỉ định theo PN hoặc Class. Các vật liệu phải được chỉ định theo loại và cấp. Kết nối cuối phải được chỉ định theo loại (wafer, vấu, mặt bích). Loại dẫn động phải được chỉ định (tay cầm, bánh răng, khí nén, điện). Lớp phủ phải được xác định theo loại và độ dày. Bảng dưới đây tóm tắt các thông số kỹ thuật cần có trong đơn đặt hàng.

Tại nhà máy của chúng tôi, chúng tôi làm việc với khách hàng để đảm bảo rằng tất cả các thông số kỹ thuật đều được xác định và hiểu rõ ràng trước khi bắt đầu sản xuất. Chúng tôi cung cấp mẫu để phê duyệt và duy trì kiểm soát chất lượng nghiêm ngặt trong suốt quá trình sản xuất. Mục tiêu của chúng tôi là cung cấp Van bướm đáp ứng hoặc vượt quá sự mong đợi của khách hàng.

5. Bạn đánh giá nhà cung cấp Van bướm như thế nào?

Đánh giá nhà cung cấp Van bướm là rất quan trọng để đảm bảo cung cấp sản phẩm chất lượng cao đáng tin cậy. Các tiêu chí chính để đánh giá nhà cung cấp là năng lực sản xuất, quản lý chất lượng, tìm nguồn cung ứng nguyên liệu, năng lực sản xuất, hiệu suất giao hàng và hỗ trợ kỹ thuật. Năng lực sản xuất bao gồm khả năng đúc, gia công, lắp ráp và kiểm tra van theo các thông số kỹ thuật cần thiết. Quản lý chất lượng bao gồm các hệ thống và quy trình đảm bảo chất lượng nhất quán. Tìm nguồn cung ứng nguyên liệu bao gồm khả năng tìm nguồn nguyên liệu thô chất lượng cao với giá cả cạnh tranh. Năng lực sản xuất bao gồm khả năng đáp ứng kịp thời các đơn hàng lớn. Hiệu suất giao hàng bao gồm khả năng đáp ứng thời gian giao hàng và đáp ứng các đơn đặt hàng khẩn cấp. Hỗ trợ kỹ thuật bao gồm khả năng hỗ trợ về đặc điểm kỹ thuật, thiết kế và giải quyết vấn đề. Bảng dưới đây tóm tắt các tiêu chí này và những điều cần tìm trong mỗi tiêu chí.

Tại Dafugui Pipe Valve Co., Ltd., nhà máy của chúng tôi đã sản xuất Van bướm trong hơn một thập kỷ. Chúng tôi có bề dày thành tích về chất lượng, giao hàng và sự hài lòng của khách hàng. Chúng tôi được chứng nhận ISO 9001 và chúng tôi lưu giữ hồ sơ chi tiết về tất cả các cuộc kiểm tra. Năng lực sản xuất của chúng tôi thuộc hàng lớn nhất trong khu vực và chúng tôi có thể mở rộng quy mô để đáp ứng các đơn đặt hàng lớn. Đội ngũ kỹ thuật của chúng tôi có kiến ​​thức và phản ứng nhanh, đồng thời chúng tôi cam kết giúp khách hàng thành công. Chúng tôi mời bạn đánh giá chúng tôi theo các tiêu chí này và coi chúng tôi là đối tác của bạn cho Van bướm.

6. Các thông số sản phẩm chính từ nhà máy của chúng tôi là gì?

Bảng sau đây cung cấp các thông số sản phẩm chính dành cho Van bướm dùng để cấp nước đô thị của chúng tôi. Các van này được thiết kế cho nhiều ứng dụng, bao gồm các nhà máy xử lý nước, mạng lưới phân phối và hệ thống phòng cháy chữa cháy. Nhà máy của chúng tôi cũng có thể sản xuất các loại van tùy chỉnh để đáp ứng các yêu cầu cụ thể.

Tại nhà máy của chúng tôi, chúng tôi sản xuất Van bướm để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh kích thước, vật liệu, dẫn động và lớp phủ cho phù hợp với yêu cầu cụ thể của bạn. Hệ thống kiểm soát chất lượng của chúng tôi bao gồm kiểm tra nguyên liệu thô, kiểm tra trong quá trình và kiểm tra lần cuối trước khi vận chuyển. Mục tiêu của chúng tôi là cung cấp cho khách hàng Van bướm chất lượng cao để đảm bảo độ tin cậy và an toàn cho hệ thống cấp nước của họ.

7. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Van bướm dạng wafer và van bướm dạng vấu khác nhau như thế nào?

Trả lời: Van bướm wafer được thiết kế để kẹp giữa hai mặt bích ống. Nó nhỏ gọn và nhẹ nhưng không thể sử dụng cho dịch vụ ngõ cụt. Van bướm vấu có các ren chèn trong thân cho phép nó được bắt vít vào một mặt bích duy nhất. Điều này cho phép van được sử dụng cho mục đích cuối cùng và được tháo ra khỏi đường dây mà không làm ảnh hưởng đến đường ống hạ lưu. Đối với cấp nước đô thị, van vấu thường được ưa chuộng vì tính linh hoạt của chúng.

Câu hỏi 2: Tuổi thọ điển hình của van bướm trong cấp nước đô thị là bao lâu?

Trả lời: Van bướm chất lượng cao có thân bằng sắt dẻo, đĩa và trục bằng thép không gỉ, bệ EPDM có thể có tuổi thọ sử dụng từ 50 năm trở lên trong hệ thống cấp nước đô thị. Tuổi thọ sử dụng thực tế phụ thuộc vào chất lượng nước, điều kiện vận hành và chương trình bảo trì. Việc kiểm tra và vận hành van thường xuyên có thể kéo dài tuổi thọ của nó.

Câu hỏi 3: Van bướm có thể dùng để điều khiển dòng chảy hay chỉ dùng để cách ly?

Trả lời: Van bướm có thể được sử dụng cho cả mục đích cách ly và kiểm soát dòng chảy. Tuy nhiên, để kiểm soát dòng chảy chính xác, nên sử dụng van có đĩa được sắp xếp hợp lý và bộ truyền động điều biến. Van bướm tiêu chuẩn thường được sử dụng để điều tiết, nhưng đặc tính dòng chảy không tuyến tính và van có thể gặp hiện tượng xâm thực hoặc tiếng ồn ở một số vị trí nhất định. Đối với các ứng dụng kiểm soát dòng chảy quan trọng, van cầu hoặc van điều khiển chuyên dụng có thể phù hợp hơn.

Câu hỏi 4: Làm cách nào để chọn bộ truyền động chính xác cho van bướm của tôi?

Trả lời: Việc lựa chọn bộ truyền động phụ thuộc vào mô-men xoắn yêu cầu, nguồn điện sẵn có và các yêu cầu điều khiển. Mô-men xoắn cần thiết để vận hành van phụ thuộc vào kích thước van, chênh lệch áp suất và vật liệu mặt ngồi. Thiết bị truyền động khí nén thường dùng để bật/tắt và điều chỉnh điều khiển trong cấp nước. Thiết bị truyền động điện được sử dụng khi không có khí nén. Người vận hành thiết bị bằng tay được sử dụng cho các van cách ly không được vận hành thường xuyên. Nhóm kỹ thuật của chúng tôi có thể giúp bạn chọn thiết bị truyền động chính xác cho ứng dụng của bạn.

Câu 5: Ghế EPDM và ghế NBR có gì khác nhau?

Trả lời: EPDM (ethylene propylene diene monome) và NBR (cao su nitrile butadiene) đều là cao su tổng hợp được sử dụng làm đế van. EPDM có khả năng chống nước, hơi nước và ozon tuyệt vời, khiến nó trở nên lý tưởng cho việc cung cấp nước đô thị. NBR có khả năng kháng dầu và nhiên liệu tuyệt vời nhưng lại kém khả năng chống lại ozon và thời tiết. Đối với các ứng dụng cấp nước, EPDM thường được ưu tiên hơn.

8. Kết luận

Van bướm rất cần thiết để kiểm soát dòng nước trong hệ thống cấp nước của thành phố. Chúng cung cấp khả năng cách ly đáng tin cậy, kiểm soát dòng chảy hiệu quả và tuổi thọ lâu dài khi được lựa chọn và áp dụng chính xác. Đối với các nhà quản lý mua sắm tại các công ty nước và nhà thầu kỹ thuật, chìa khóa thành công là hiểu được các đặc điểm thiết kế quyết định hiệu suất, chỉ định vật liệu và kích thước phù hợp, đồng thời lựa chọn nhà cung cấp có năng lực và hệ thống chất lượng để cung cấp các sản phẩm nhất quán. Tại Dafugui Pipe Valve Co., Ltd., nhà máy của chúng tôi có chuyên môn và thiết bị để sản xuất Van bướm chất lượng cao cho các ứng dụng cấp nước đô thị đòi hỏi khắt khe nhất. Chúng tôi sử dụng vật liệu chất lượng cao, sản xuất chính xác và kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng van của chúng tôi đáp ứng các tiêu chuẩn cao nhất về hiệu suất và độ tin cậy.

Cho dù bạn đang trang bị một nhà máy xử lý nước mới, thay thế van trong mạng lưới phân phối hay chỉ định van cho hệ thống phòng cháy chữa cháy, chúng tôi mời bạn liên hệ với chúng tôi để thảo luận về yêu cầu của bạn. Chúng tôi có thể cung cấp mẫu, dữ liệu kỹ thuật và giải pháp tùy chỉnh. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy của các công ty cấp nước và đô thị trên khắp thế giới.

Hãy liên hệ với Công ty TNHH Van ống Dafugui ngay hôm nayđể thảo luận về các yêu cầu về Van bướm của bạn và khám phá cách các sản phẩm của chúng tôi có thể cải thiện độ tin cậy và hiệu quả của hệ thống cấp nước đô thị của bạn.
