Khe co giãn ống thổi bảo vệ hệ thống đường ống khỏi giãn nở nhiệt, rung và ứng suất cơ học như thế nào?

Đường ống trong các cơ sở hóa dầu, điện và luyện kim liên tục phải đối mặt với sự giãn nở nhiệt, co lại, rung và biến dạng cơ học. Nếu không có sự bù đắp thích hợp, các lực này có thể gây rò rỉ, nứt do mỏi và hỏng thiết bị sớm. cácKhớp nối mở rộng BellowstừDafuguihấp thụ các chuyển vị dọc trục, ngang, góc và kết hợp thông qua biến dạng đàn hồi của ống thổi bằng thép không gỉ. Với phạm vi nhiệt độ từ -235°C đến +450°C và khả năng chịu áp suất lên tới 32MPa, thành phần này mang lại hiệu suất đáng tin cậy trong những môi trường công nghiệp đòi hỏi khắt khe nhất. Bài viết này xem xét nguyên lý làm việc, những ưu điểm chính, loại chính, hướng dẫn lắp đặt và sự hỗ trợ của nhà sản xuất đã giúp Dafugui trở thành nhà cung cấp đáng tin cậy.

Vai trò của khe co giãn trong an toàn đường ống công nghiệp

Mọi hệ thống đường ống công nghiệp đều trải qua những thay đổi về kích thước do biến động nhiệt độ, độ rung của thiết bị và độ lún của cấu trúc. Nếu những chuyển động này không được điều chỉnh, ứng suất sinh ra có thể truyền sang các neo, vòi phun và thiết bị được kết nối, dẫn đến hỏng hóc sớm. Khe co giãn ống xếp hoạt động như một bộ phận linh hoạt giúp hấp thụ các chuyển động này, bảo vệ toàn bộ hệ thống và kéo dài tuổi thọ sử dụng của nó.

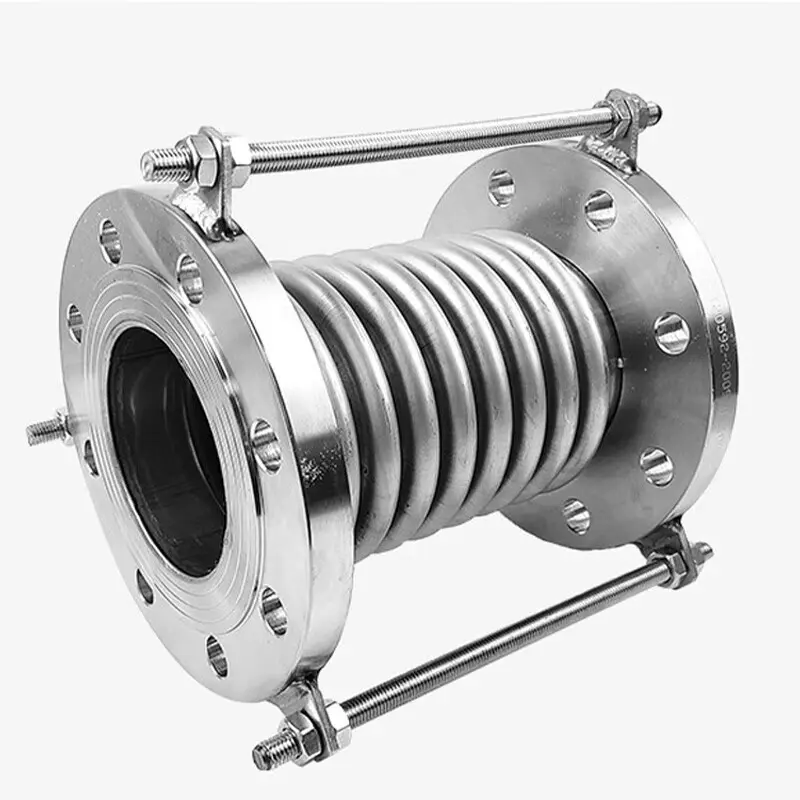

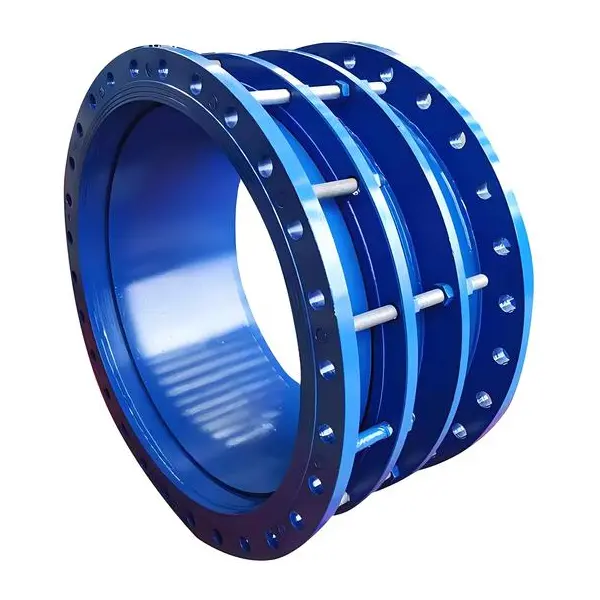

Dafugui, có trụ sở tại Ôn Châu, Chiết Giang, sản xuấtKhe co giãn ống thổikết hợp ống thổi bằng thép không gỉ dạng sóng với ống cuối, mặt bích và các phụ kiện khác. Biến dạng đàn hồi của ống xếp chuyển ứng suất dịch chuyển của đường ống thành chuyển động có kiểm soát, giảm tải trọng lên các giá đỡ cố định và ngăn ngừa rò rỉ tại các kết nối quan trọng. Điều này làm cho khe co giãn trở thành một thành phần thiết yếu trong các nhà máy lọc dầu, nhà máy điện, cơ sở xử lý hóa chất và hoạt động luyện kim.

Nguyên tắc làm việc và thiết kế chức năng

Nguyên lý làm việc cốt lõi của khe co giãn ống xếp rất đơn giản nhưng có hiệu quả cao. Khi đường ống giãn nở hoặc co lại do thay đổi nhiệt độ, các ống thổi dạng sóng sẽ nén hoặc giãn ra tương ứng, hấp thụ sự dịch chuyển mà không truyền ứng suất sang cấu trúc xung quanh. Cơ chế tương tự hấp thụ các chuyển động ngang và góc do rung động cơ học hoặc lắp đặt sai lệch.

Bản thân ống thổi là bộ phận làm việc chính, được chế tạo từ thép không gỉ để có khả năng chống ăn mòn và độ bền. Các ống cuối và mặt bích cung cấp các điểm kết nối, trong khi các ống bọc bên trong dẫn hướng dòng chảy và bảo vệ ống thổi khỏi tiếp xúc trực tiếp với môi trường. Các phương pháp kết nối bao gồm các loại mặt bích và hàn, cho phép mối nối được tích hợp vào nhiều cấu hình đường ống.

Ngoài khả năng bù dịch chuyển, khe co giãn ống thổi còn cung cấp khả năng chịu áp lực, bịt kín, chịu nhiệt độ, chống va đập, giảm rung và giảm tiếng ồn, khiến nó trở thành một bộ phận đa chức năng trong các hệ thống đường ống hiện đại.

Ưu điểm chính

Bảng dưới đây tóm tắt những ưu điểm chính củaKhớp nối mở rộng BellowstừDafugui.

Các loại chính và hướng dẫn lựa chọn

Khe co giãn ống thổi được phân loại chủ yếu theo phương thức bù. Việc hiểu các loại này giúp các kỹ sư chọn được thành phần phù hợp cho từng ứng dụng:

• Loại trục– Chủ yếu hấp thụ chuyển vị dọc trục dọc theo trục đường ống, thường được sử dụng khi chạy thẳng chịu sự tăng trưởng nhiệt.

• Loại bên– Chủ yếu hấp thụ chuyển vị ngang vuông góc với trục đường ống, thích hợp cho việc bố trí đường ống bù.

• Loại góc– Chủ yếu hấp thụ chuyển vị góc, thường được sử dụng theo cặp để điều chỉnh sự thay đổi hướng.

• Các loại cân bằng áp suất– Được thiết kế để giảm thiểu phản lực do áp suất bên trong tạo ra, giảm tải trọng cho các neo và trụ đỡ.

• Cấu hình kết hợp– Được thiết kế tùy chỉnh để xử lý đồng thời nhiều chế độ dịch chuyển.

Dựa trên vật liệu, khe co giãn được chia thành loại kim loại và phi kim loại.Dafuguicung cấp các khuyến nghị về loại dựa trên mô hình dịch chuyển cụ thể, áp suất vận hành, nhiệt độ và môi trường của từng hệ thống đường ống.

Thực hành tốt nhất về cài đặt

Việc lắp đặt đúng cách là rất quan trọng để đảm bảo khe co giãn hoạt động như thiết kế và đạt được tuổi thọ sử dụng như mong đợi. Cần tuân thủ các hướng dẫn sau:

• Kiểm tra trước khi lắp đặt– Xác minh mô hình, thông số kỹ thuật và cấu hình đường ống để xác nhận việc tuân thủ các yêu cầu thiết kế.

• Xác nhận hướng– Đối với bộ bù có ống bọc bên trong, đảm bảo hướng ống bọc phù hợp với hướng dòng chảy trung bình.

• Không có sự điều chỉnh bắt buộc– Không sử dụng biến dạng của bộ bù để điều chỉnh các sai lệch lắp đặt đường ống vì điều này ảnh hưởng đến chức năng và tuổi thọ.

• Bảo vệ ống thổi– Ngăn chặn tia hàn tiếp xúc với bề mặt ống thổi và tránh hư hỏng cơ học trong quá trình lắp đặt.

• Tháo thiết bị định vị– Loại bỏ các thiết bị định vị phụ trợ dùng cho vận chuyển sau khi lắp đặt đường ống hoàn tất.

• Kiểm tra thủy tĩnh– Gia cố các giá đỡ ống cố định tại các đầu đường ống nơi lắp đặt bộ bù trong quá trình thử áp suất.

• Phong trào tự do– Đảm bảo tất cả các bộ phận chuyển động không bị hạn chế bởi các kết cấu bên ngoài.

Lựa chọn và tùy chỉnh vật liệu

Việc lựa chọn vật liệu ống thổi phụ thuộc vào điều kiện môi trường, nhiệt độ và ăn mòn. Các tùy chọn phổ biến bao gồm:

• Thép không gỉ 304– Thích hợp với điều kiện chung có khả năng chống ăn mòn vừa phải.

• Thép không gỉ 316L– Cung cấp khả năng chống ăn mòn tốt hơn cho môi trường hóa chất và biển.

• Thép không gỉ 321– Cải thiện khả năng chịu nhiệt độ cao cho đường ống dẫn hơi.

Dafuguicũng cung cấp khả năng tùy chỉnh phi tiêu chuẩn, bao gồm đường kính đặc biệt, hợp kim gốc niken cũng như các yêu cầu về nhiệt độ và áp suất cụ thể. Khách hàng có thể cung cấp các thông số vận hành và đội ngũ kỹ thuật sẽ phát triển giải pháp phù hợp. Tính linh hoạt này đảm bảo rằng khe co giãn phù hợp với nhu cầu chính xác của từng công trình lắp đặt, cho dù trong lĩnh vực dầu khí, xử lý hóa chất, quản lý nước hay cơ sở hạ tầng công nghiệp nặng.

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa khe co giãn ống thổi và khe co giãn tay áo là gì?

Trả lời: Các khe co giãn của ống thổi hấp thụ chuyển vị thông qua biến dạng đàn hồi của ống thổi, mang lại khả năng bù lớn, bịt kín tốt và phù hợp cho dịch chuyển đa hướng. Khe co giãn ống bọc hấp thụ chuyển vị dọc trục thông qua trượt ống bọc, có cấu trúc đơn giản hơn nhưng cần được bảo trì thường xuyên. Các loại ống thổi được sử dụng rộng rãi hơn trong điều kiện chung.

Câu hỏi 2: Làm cách nào để chọn vật liệu ống thổi phù hợp cho ứng dụng của tôi?

A: Việc lựa chọn phụ thuộc vào môi trường và nhiệt độ. SS304 phù hợp với điều kiện chung; SS316L mang lại khả năng chống ăn mòn tốt hơn cho môi trường hóa chất và biển; SS321 mang lại hiệu suất nhiệt độ cao được cải thiện cho dây chuyền hơi nước. Dafugui có thể đề xuất loại phù hợp dựa trên thông số vận hành của bạn.

Câu 3: Khe co giãn ống thổi có cần bảo trì thường xuyên không?

Đ: Vâng. Nên kiểm tra định kỳ để kiểm tra bề mặt ống thổi xem có vết nứt, ăn mòn hoặc hư hỏng cơ học không; để kiểm tra độ kín của bu lông mặt bích; và để xác nhận các thiết bị giới hạn được định vị chính xác. Nếu phát hiện biến dạng hoặc hư hỏng đáng kể, thiết bị phải được thay thế kịp thời.

Câu hỏi 4: Dafugui có hỗ trợ các khe co giãn tùy chỉnh không?

Đ: Vâng. Tùy chỉnh không chuẩn có sẵn, bao gồm đường kính không chuẩn, vật liệu đặc biệt và các yêu cầu về nhiệt độ và áp suất cụ thể. Vui lòng cung cấp các thông số vận hành để có giải pháp phù hợp.

Câu 5: Thời gian giao hàng và điều khoản thanh toán tiêu chuẩn là gì?

Trả lời: Thời gian giao hàng tiêu chuẩn là 15 đến 30 ngày đối với các mặt hàng tiêu chuẩn và 35 đến 45 ngày đối với sản xuất tùy chỉnh. Các điều khoản thanh toán bao gồm T/T và L/C trả ngay, với các điều khoản thương mại EXW, FOB và CIF (Incoterms 2020).

Q6: Có mẫu miễn phí không?

Trả lời: Có, các mẫu tiêu chuẩn miễn phí được cung cấp cho các kích thước tiêu chuẩn và các vật liệu phổ biến như SS304 và SS316/316L. Lệ phí mẫu áp dụng cho kích thước lớn hoặc hợp kim đặc biệt. Phụ tùng tiêu chuẩn được cung cấp dựa trên yêu cầu của khách hàng.

Phần kết luận

cácKhớp nối mở rộng Bellows từDafugui mang lại sự bù đắp đáng tin cậy cho sự giãn nở nhiệt, độ rung và biến dạng cơ học trong các hệ thống đường ống đòi hỏi khắt khe. Với khả năng hấp thụ dịch chuyển đa hướng, phạm vi nhiệt độ rộng, công suất áp suất cao và các tùy chọn kết nối linh hoạt, nó bảo vệ thiết bị và kéo dài tuổi thọ sử dụng trong các ứng dụng hóa dầu, năng lượng và luyện kim. Được hỗ trợ bởi hơn 15 năm kinh nghiệm sản xuất, khả năng tùy chỉnh và tài liệu chất lượng toàn diện, Dafugui cung cấp giải pháp đáng tin cậy cho các kỹ sư và nhóm mua sắm. Để thảo luận về các yêu cầu về quy trình của bạn hoặc yêu cầu đề xuất kỹ thuật,hãy liên hệ với nhóm Dafugui ngay hôm nay– chúng tôi sẵn sàng hỗ trợ dự án của bạn từ khâu lựa chọn đến giao hàng.
