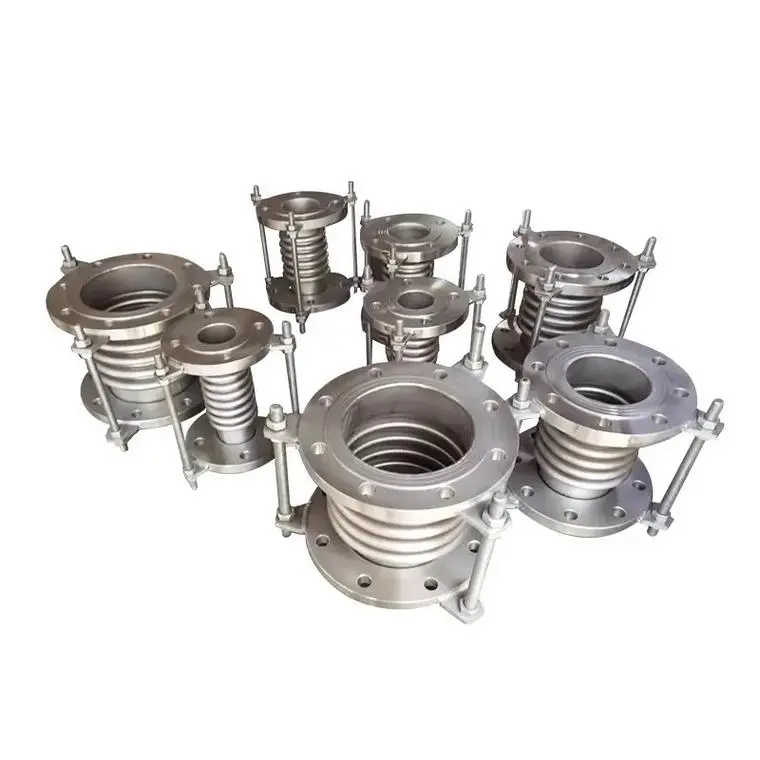

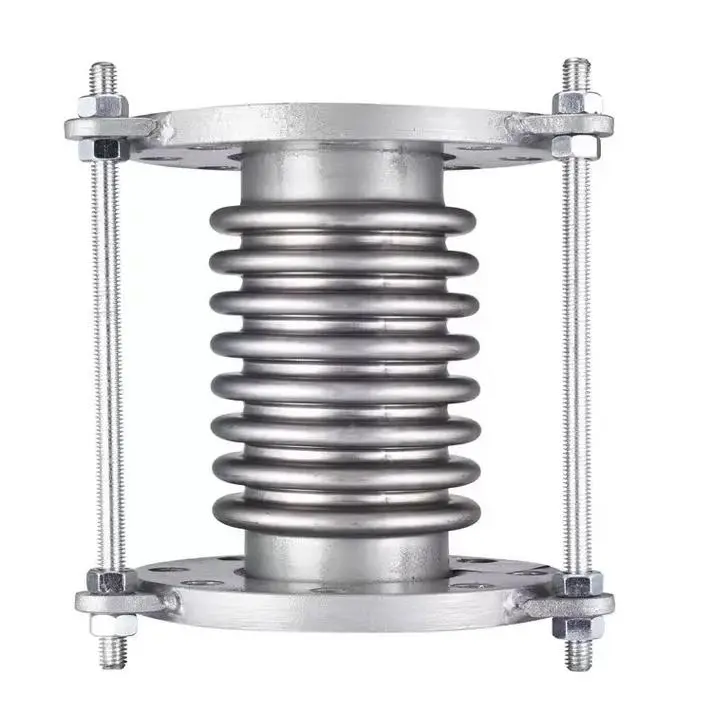

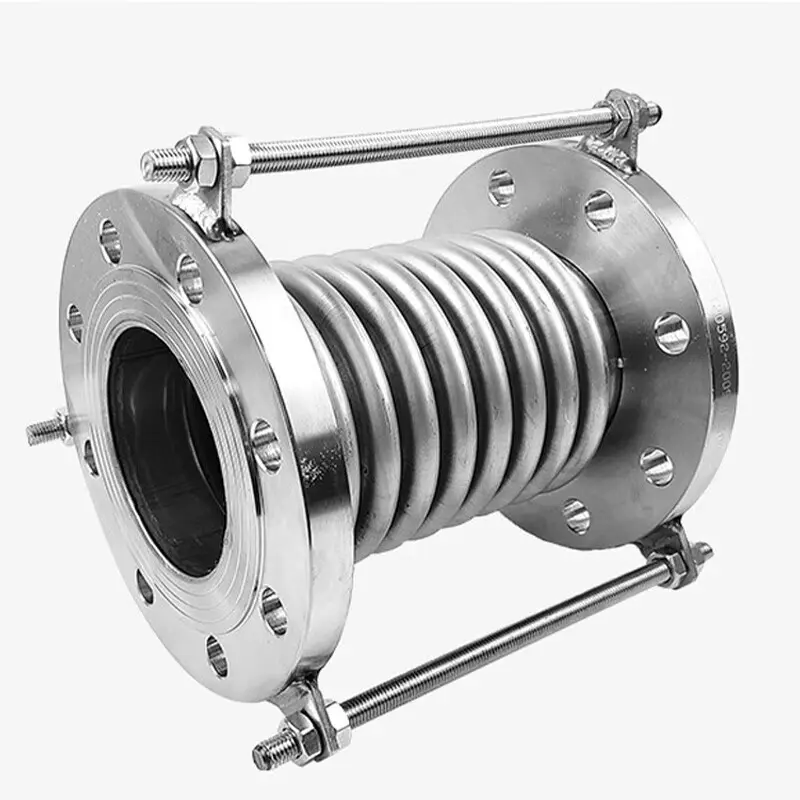

Khớp nối mở rộng Bellows

Khe co giãn ống thổi, còn được gọi là khe co giãn, là bộ phận bù sử dụng biến dạng đàn hồi của ống thổi để bù cho sự dịch chuyển nhiệt của đường ống, biến dạng cơ học và hấp thụ rung động. Nó bao gồm các ống thổi (một bộ phận đàn hồi) làm bộ phận làm việc chính, cùng với các ống cuối, giá đỡ, mặt bích, ống dẫn và các phụ kiện khác. Phương pháp kết nối bao gồm các loại mặt bích và hàn.

Nguyên tắc làm việc

Nguyên lý làm việc cốt lõi của Khe co giãn ống thổi là tận dụng biến dạng đàn hồi của ống thổi để hấp thụ và bù các chuyển vị dọc trục, góc, ngang và kết hợp do biến dạng nhiệt, biến dạng cơ học và các rung động cơ học khác nhau trong đường ống gây ra.

Khi đường ống giãn nở hoặc co lại do thay đổi nhiệt độ, ống thổi sẽ bị biến dạng thông qua cấu trúc lượn sóng độc đáo của nó, biến ứng suất dịch chuyển của đường ống thành năng lượng biến dạng đàn hồi của ống thổi, từ đó giảm ứng suất biến dạng đường ống và kéo dài tuổi thọ của đường ống. Ngoài ra, khe co giãn ống thổi cung cấp nhiều chức năng bao gồm chịu áp lực, bịt kín, chống ăn mòn, chịu nhiệt độ, chống va đập, giảm rung và giảm tiếng ồn.

Ưu điểm chính

Các loại chính

Khe co giãn ống thổi chủ yếu được phân thành ba loại dựa trên chế độ bù:

Loại trục:Chủ yếu hấp thụ chuyển vị dọc trục

Loại bên:Chủ yếu hấp thụ chuyển vị ngang

Loại góc:Chủ yếu hấp thụ chuyển vị góc

Các loại cân bằng áp suất và các cấu hình bù kết hợp khác nhau cũng có sẵn. Dựa trên vật liệu, chúng có thể được chia thành các loại kim loại và phi kim loại. Dafugui có thể cung cấp các đề xuất loại tương ứng dựa trên kiểu dịch chuyển cụ thể và điều kiện vận hành của hệ thống đường ống của bạn.

Hướng dẫn cài đặt

1. Kiểm tra trước khi cài đặt:Kiểm tra model, thông số kỹ thuật và cấu hình đường ống để đảm bảo tuân thủ yêu cầu thiết kế
2. Xác nhận hướng:Đối với bộ bù có ống bọc bên trong, đảm bảo hướng ống bọc phù hợp với hướng dòng chảy trung bình
3. Không điều chỉnh bắt buộc:Không sử dụng biến dạng bù để điều chỉnh độ lệch lắp đặt đường ống, vì điều này ảnh hưởng đến chức năng bình thường và tuổi thọ
4. Bảo vệ ống thổi:Ngăn chặn vết hàn tiếp xúc với bề mặt ống thổi và tránh hư hỏng cơ học trong quá trình lắp đặt
5. Loại bỏ thiết bị định vị:Loại bỏ các thiết bị định vị phụ trợ dùng cho vận chuyển sau khi lắp đặt đường ống hoàn tất
6. Kiểm tra thủy tĩnh:Gia cố các giá đỡ ống cố định ở đầu đường ống nơi lắp đặt bộ bù trong quá trình thử thủy tĩnh
7. Bộ phận chuyển động:Tất cả các bộ phận chuyển động không được bị hạn chế bởi các cấu trúc bên ngoài

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa khe co giãn ống thổi và khe co giãn tay áo là gì? Làm thế nào để lựa chọn?

Trả lời: Các khe co giãn ống thổi hấp thụ chuyển vị thông qua biến dạng đàn hồi của ống thổi, mang lại khả năng bù lớn, bịt kín tốt và phù hợp cho dịch chuyển đa hướng. Khe co giãn ống bọc hấp thụ chuyển vị dọc trục thông qua trượt ống bọc, có cấu trúc đơn giản hơn nhưng cần được bảo trì thường xuyên. Khe co giãn ống thổi được sử dụng rộng rãi hơn trong điều kiện chung. Việc lựa chọn phải dựa trên loại dịch chuyển, áp suất làm việc và nhiệt độ; Đội ngũ kỹ thuật của Dafugui có thể hỗ trợ định cỡ.

Câu 2: Làm thế nào để chọn vật liệu ống thổi cho khe co giãn?

Trả lời: Các vật liệu phổ biến bao gồm Thép không gỉ 304, 316L, 321, v.v. 304 phù hợp với các điều kiện chung; 316L mang lại khả năng chống ăn mòn tốt hơn cho môi trường hóa chất và biển; 321 cung cấp khả năng chịu nhiệt độ cao tốt hơn cho đường ống hơi nước. Dafugui có thể đề xuất các vật liệu phù hợp dựa trên loại vật liệu và điều kiện nhiệt độ của bạn.

Câu 3: Khe co giãn ống thổi có cần bảo trì thường xuyên không? Cần kiểm tra những gì?

Đ: Vâng. Nên kiểm tra thường xuyên: kiểm tra bề mặt ống thổi xem có vết nứt, ăn mòn hoặc hư hỏng cơ học không; kiểm tra độ lỏng của các bu lông kết nối mặt bích; kiểm tra các thiết bị giới hạn để định vị chính xác. Nếu phát hiện hư hỏng hoặc biến dạng đáng kể ở ống thổi, hãy thay thế kịp thời để tránh tai nạn đường ống.

Câu hỏi 4: Dafugui có hỗ trợ tùy chỉnh các khe co giãn ống thổi không?

Đ: Vâng. Chúng tôi cung cấp các dịch vụ tùy chỉnh phi tiêu chuẩn, bao gồm đường kính phi tiêu chuẩn, vật liệu đặc biệt (ví dụ: hợp kim gốc niken), yêu cầu về nhiệt độ và áp suất làm việc đặc biệt. Vui lòng cung cấp các thông số vận hành của bạn và nhóm kỹ thuật của chúng tôi sẽ phát triển một giải pháp tùy chỉnh.
