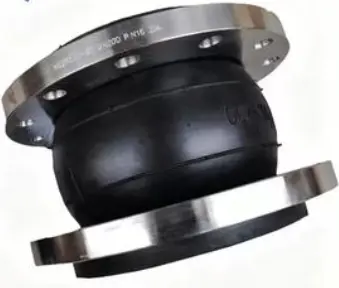

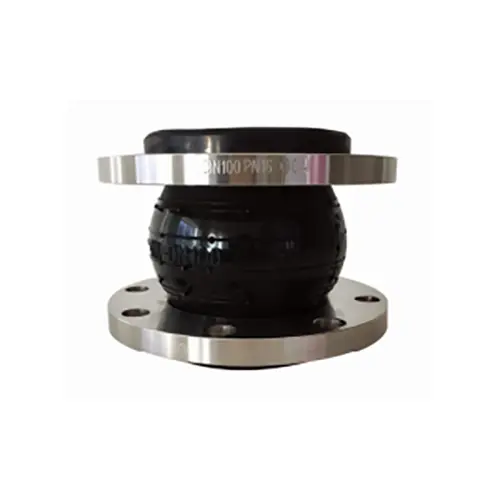

Khe co giãn cao su hình cầu đơn

Khớp nối cao su hình cầu đơn (còn được gọi là khớp nối cao su hình cầu đơn linh hoạt hoặc bộ cách ly rung) là một đầu nối linh hoạt đường ống có độ đàn hồi cao. Sản phẩm gồm thân cầu cao su (lớp cao su bên trong, vải dây nylon gia cố, lớp cao su bên ngoài) kết hợp với các mặt bích kim loại rời, được đúc qua quá trình lưu hóa ở nhiệt độ cao, áp suất cao. Các sản phẩm tuân thủ nghiêm ngặt các tiêu chuẩn GB/T 26121, trải qua nhiều lần kiểm tra chất lượng từ nguyên liệu thô đến thành phẩm, có mật độ bên trong cao và biến dạng đàn hồi đáng kể. Vật liệu hình cầu bao gồm NR, NBR, EPDM, CR, FKM, v.v., có khả năng chịu nhiệt, axit, kiềm, ăn mòn và dầu. Vật liệu mặt bích bao gồm Thép Carbon Q235 hoặc Thép không gỉ 304/316L.

Hai chức năng cốt lõi: Bù dịch chuyển + Giảm rung

Khe co giãn cao su hình cầu đơn phục vụ hai chức năng chính trong quá trình vận hành:

Đầu tiên, bồi thường dịch chuyển. Khi đường ống bị giãn nở/co lại do nhiệt do thay đổi nhiệt độ hoặc dịch chuyển do rung thiết bị, quả cầu cao su trải qua biến dạng đàn hồi thông qua cấu trúc cong độc đáo của nó, chuyển ứng suất dịch chuyển của đường ống thành năng lượng biến dạng đàn hồi, hấp thụ hiệu quả các chuyển vị dọc trục, ngang và góc và giảm căng thẳng đường ống.

Thứ hai, giảm rung và giảm tiếng ồn. Cao su, là chất dẫn điện kém, ngăn chặn hiệu quả sự truyền rung và tiếng ồn trong đường ống, bảo vệ máy bơm, van và các thiết bị khác khỏi hư hỏng do rung đồng thời giảm tiếng ồn do kết cấu.

Ứng dụng

Được sử dụng rộng rãi trong cấp thoát nước, nước tuần hoàn, HVAC, phòng cháy chữa cháy, sản xuất giấy, dược phẩm, hóa chất, hàng hải, điện và các hệ thống đường ống khác. Đặc biệt thích hợp cho:

• Kết nối hút/xả của bơm --- hấp thụ rung động của bơm để bảo vệ thiết bị hạ lưu
• Đường ống uốn cong --- bù cho sai lệch lắp đặt và chuyển vị nhiệt
• Hệ thống phòng cháy chữa cháy --- kết nối máy bơm chữa cháy với đường ống, hấp thụ biến động áp suất
• Hệ thống nước tuần hoàn làm mát --- nước cấp nhà máy nhiệt điện và tuần hoàn làm mát
• Đường ống có nhiệt độ thay đổi thường xuyên --- hấp thụ hiệu quả sự dịch chuyển nhiệt lặp đi lặp lại

Môi trường thích hợp bao gồm: không khí, khí nén, nước, nước biển, nước nóng, dầu, axit yếu, kiềm yếu, v.v.

Hướng dẫn lựa chọn vật liệu

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa hình cầu đơn và hình cầu đôi là gì? Làm thế nào để lựa chọn?

Trả lời: Quả cầu đơn có cấu trúc đơn giản hơn, kích thước nhỏ hơn và chi phí thấp hơn, thích hợp cho việc bù dịch chuyển chung và giảm rung. Quả cầu đôi mang lại khả năng bù lớn hơn và giảm chấn tốt hơn, thích hợp cho chuyển vị lớn hoặc rung động nghiêm trọng. Quả cầu đơn là đủ cho điều kiện chung; Dafugui có thể hỗ trợ lựa chọn.

Câu 2: Làm thế nào để chọn vật liệu cao su dựa trên phương tiện?

A: Nước/không khí → NR; Dầu → NBR; Axit/kiềm/ngoài trời → EPDM; Nhiệt độ cao/ăn mòn → FKM. Dafugui có thể đưa ra các khuyến nghị chuyên nghiệp dựa trên điều kiện hoạt động của bạn.

Câu 3: Sản phẩm có tuổi thọ bao lâu? Khi nào cần thay thế?

A: 3-5 năm trong điều kiện bình thường. Thay thế nếu phát hiện thấy vết nứt, lão hóa, phồng lên hoặc rò rỉ liên tục trên bề mặt quả cầu. Dafugui cung cấp linh kiện thay thế chính hãng.
