Van bướm đóng vai trò gì trong việc điều tiết dòng chảy Penstock của nhà máy thủy điện?

Trong nhà máy thủy điện, nước là nhiên liệu. Nó được lưu trữ trong một bể chứa, dẫn qua một ống áp lực và dẫn tới tuabin tạo ra điện. Việc kiểm soát dòng nước này rất quan trọng đối với hiệu quả và sự an toàn của toàn bộ nhà máy. Nếu lưu lượng quá cao, tuabin có thể chạy quá tốc độ và bị hỏng. Nếu lưu lượng quá thấp, nhà máy hoạt động kém hiệu quả. Nếu phải dừng dòng chảy đột ngột, áp suất tăng có thể làm vỡ ống áp lực. cácVan bướmlà một trong những thành phần quan trọng giúp cho việc kiểm soát này trở nên khả thi. Đó là một van quay một phần tư điều chỉnh dòng chảy bằng cách quay một đĩa trong đường ống. Trong các nhà máy thủy điện, Van bướm được sử dụng ở đường ống áp lực để cách ly tuabin, điều tiết dòng chảy trong quá trình khởi động và tắt máy cũng như để ngắt khẩn cấp. Chúng cũng được sử dụng trong hệ thống nước làm mát, hệ thống thoát nước và các mạch phụ trợ khác.

Vai trò của Van bướm trong việc điều tiết dòng chảy penstock rất đa dạng. Nó phải cung cấp khả năng ngắt chặt khi đóng, điện trở thấp khi mở và điều khiển chính xác khi điều chế. Nó phải chịu được áp suất cao và đường kính lớn điển hình của các ứng dụng penstock. Nó phải đáng tin cậy vì một sai sót có thể gây ra thiệt hại thảm khốc. Và nó phải được thiết kế để xử lý các lực động của nước, bao gồm cả sự tăng áp suất xảy ra khi van đóng nhanh. Bài viết này sẽ xem xét vai trò của Van bướm trong việc điều tiết dòng chảy áp lực của nhà máy thủy điện. Chúng tôi sẽ đề cập đến các nguyên tắc thiết kế, vật liệu, phương pháp truyền động và các đặc tính hiệu suất giúp Van bướm phù hợp với ứng dụng đòi hỏi khắt khe này. Chúng tôi cũng sẽ cung cấp thông số kỹ thuật chi tiết cho Van bướm từ nhà máy của chúng tôi tại Công ty TNHH Van ống Dafugui

Mục lục

• 1. Van bướm là gì và nó phù hợp ở đâu trong nhà máy thủy điện?
• 2. Tại sao Van bướm được ưa chuộng để cách ly Penstock?
• 3. Van bướm xử lý áp suất tăng và hiện tượng búa nước như thế nào?
• 4. Vật liệu và lớp phủ nào đảm bảo tuổi thọ lâu dài cho dịch vụ Penstock?
• 5. Phương pháp truyền động nào được sử dụng cho Van bướm Penstock?
• 6. Thông số kỹ thuật nào xác định van bướm thủy điện?
• 7. Câu hỏi thường gặp (FAQ)
• 8. Kết luận

1. Van bướm là gì và nó phù hợp ở đâu trong nhà máy thủy điện?

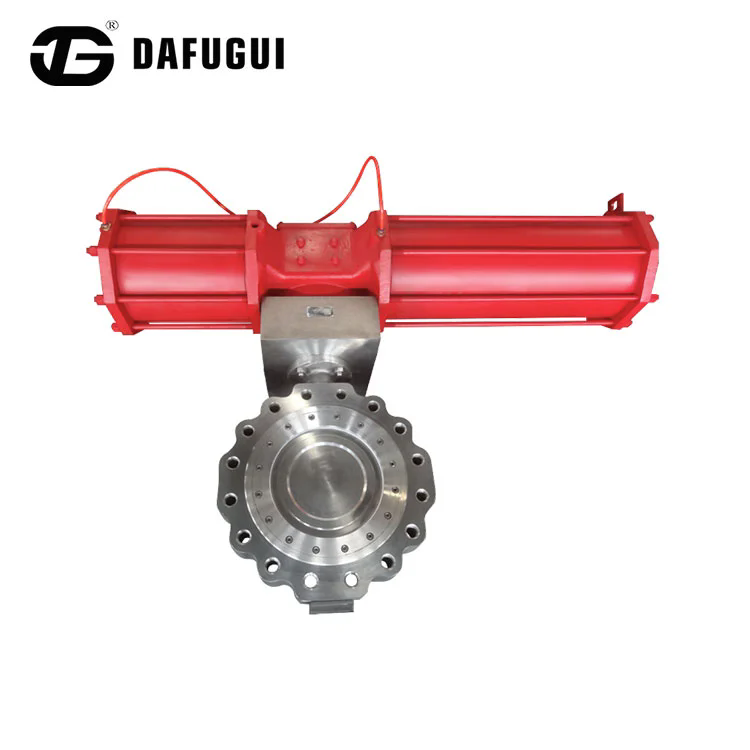

Van bướm là loại van một phần tư điều khiển dòng chảy bằng cách sử dụng đĩa tròn gắn trên trục quay. Khi van đóng, đĩa vuông góc với dòng chảy, chặn nó. Khi van mở, đĩa song song với dòng chảy, cho phép nước đi qua với lực cản tối thiểu. Đĩa thường được gắn trên một trục kéo dài qua thân van tới bộ truyền động. Bộ truyền động quay trục 90 độ để mở hoặc đóng van. Trong nhà máy thủy điện, Van bướm được sử dụng ở nhiều vị trí. Điều quan trọng nhất là ống xả, nơi van cách ly tuabin với nguồn nước. Van này thường được gọi là "van đầu vào tuabin" hoặc "van đầu vào chính". Nó thường có đường kính lớn, từ 1 mét đến 6 mét trở lên và phải chịu được áp suất cao. Các ứng dụng khác của Van bướm trong nhà máy thủy điện bao gồm hệ thống nước làm mát, hệ thống thoát nước và hệ thống phòng cháy chữa cháy. Bảng dưới đây tóm tắt các ứng dụng Van bướm điển hình trong nhà máy thủy điện.

TạiCông ty TNHH Van ống Dafugui, nhà máy của chúng tôi sản xuất Van bướm cho các ứng dụng thủy điện với nhiều kích cỡ và mức áp suất khác nhau. Chúng tôi có nhiều kinh nghiệm trong việc cung cấp van cho hệ thống penstock và phụ trợ. Đội ngũ kỹ thuật của chúng tôi làm việc chặt chẽ với các nhà thiết kế nhà máy thủy điện để đảm bảo rằng van được tối ưu hóa cho các điều kiện vận hành cụ thể.

2. Tại sao Van bướm được ưa chuộng để cách ly Penstock?

Van bướm được ưa thích để cách ly ống xả vì nhiều lý do. Đầu tiên là thiết kế nhỏ gọn của chúng. Van bướm có kích thước trực diện ngắn hơn nhiều so với van cổng hoặc van cầu có cùng đường kính. Điều này làm giảm không gian cần thiết trong nhà máy điện và chi phí của van. Lý do thứ hai là giảm áp suất thấp khi mở hoàn toàn. Đĩa của Van bướm là vật cản duy nhất trên đường dẫn dòng chảy và khi nó song song với dòng chảy thì độ giảm áp suất là tối thiểu. Điều này rất quan trọng đối với hiệu quả sử dụng năng lượng, vì bất kỳ sự sụt giảm áp suất nào trong ống xả đều thể hiện năng lượng bị mất. Lý do thứ ba là hoạt động nhanh chóng của họ. Van bướm có thể được mở hoặc đóng chỉ trong vài giây, điều này rất cần thiết để tắt khẩn cấp. Lý do thứ tư là khả năng xử lý đường kính lớn. Van bướm có sẵn với kích thước lên tới 6 mét trở lên, khiến chúng phù hợp với các ống áp lực lớn nhất. Bảng dưới đây so sánh Van bướm với các loại van khác được sử dụng trong các ứng dụng ống xả.

Tại nhà máy của chúng tôi, chúng tôi sản xuất Van bướm được thiết kế đặc biệt để cách ly ống áp lực. Van của chúng tôi có thân van chắc chắn, đĩa được gia công chính xác và hệ thống bịt kín đáng tin cậy. Chúng tôi sử dụng vật liệu và lớp phủ chất lượng cao để đảm bảo tuổi thọ lâu dài trong môi trường áp lực đòi hỏi khắt khe. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ lựa chọn loại van phù hợp với điều kiện đường ống áp lực cụ thể của bạn.

3. Van bướm xử lý áp suất tăng và hiện tượng búa nước như thế nào?

Tăng áp suất, còn được gọi là búa nước, là một trong những thách thức quan trọng nhất trong việc điều tiết dòng chảy ống áp lực. Khi van đóng nhanh, động lượng của nước trong ống xả đột ngột dừng lại, tạo ra sóng áp suất truyền ngược lên đường ống. Sóng áp suất này có thể gấp nhiều lần áp suất vận hành bình thường và có thể gây ra hư hỏng nghiêm trọng cho ống xả, van và tuabin. Van bướm được thiết kế để xử lý sự gia tăng áp suất thông qua sự kết hợp giữa đóng chậm và giảm áp. Bộ truyền động van thường được thiết kế để đóng van từ từ, trong khoảng thời gian từ 30 giây đến vài phút, nhằm giảm thiểu sự tăng áp suất. Ngoài ra, van có thể được trang bị hệ thống giảm đột biến, chẳng hạn như van rẽ nhánh hoặc bộ tích lũy, giúp hấp thụ áp suất tăng vọt. Bảng dưới đây tóm tắt các phương pháp được sử dụng để xử lý sự tăng áp suất trong Van bướm áp lực.

Tại Công ty TNHH Van ống Dafugui, Van bướm của chúng tôi được thiết kế để xử lý các đợt tăng áp điển hình của các ống áp lực thủy điện. Chúng tôi sử dụng các bộ truyền động công suất lớn có thể được lập trình để đóng chậm và đóng hai giai đoạn. Chúng tôi cũng cung cấp van bypass và hệ thống giảm đột biến điện như các phụ kiện tùy chọn. Đội ngũ kỹ thuật của chúng tôi có thể phân tích các điều kiện đột biến trong ống áp lực của bạn và đề xuất các biện pháp kiểm soát đột biến thích hợp.

4. Vật liệu và lớp phủ nào đảm bảo tuổi thọ lâu dài cho dịch vụ Penstock?

Các vật liệu và lớp phủ được sử dụng trong Van bướm cho dịch vụ áp lực phải được lựa chọn để chịu được các điều kiện cụ thể của ứng dụng. Những điều kiện này bao gồm chất lượng nước (có thể là nước ngọt, nước muối hoặc nước có hạt mài mòn), áp suất vận hành và nhiệt độ. Các vật liệu thân phổ biến nhất cho Van bướm penstock là gang, sắt dẻo, thép cacbon và thép không gỉ. Đĩa thường được làm từ cùng chất liệu với thân đĩa hoặc từ vật liệu cao cấp hơn để cải thiện khả năng chống ăn mòn. Trục thường được làm từ thép không gỉ. Hệ thống niêm phong là rất quan trọng. Ghế thường được làm từ vật liệu đàn hồi, chẳng hạn như EPDM hoặc cao su nitrile hoặc từ kim loại cho các ứng dụng nhiệt độ cao hoặc áp suất cao. Bảng dưới đây tóm tắt các vật liệu và lớp phủ được sử dụng trong Van bướm áp lực của chúng tôi.

Tại nhà máy của chúng tôi, chúng tôi chọn vật liệu và lớp phủ cho mỗi Van bướm dựa trên ứng dụng cụ thể. Chúng tôi sử dụng vật đúc chất lượng cao và gia công chính xác để đảm bảo rằng van của chúng tôi đáp ứng các kích thước và dung sai cần thiết. Chúng tôi cũng cung cấp một loạt các lớp phủ để bảo vệ chống ăn mòn và mài mòn. Mục tiêu của chúng tôi là cung cấp Van bướm hoạt động đáng tin cậy trong suốt vòng đời của nhà máy thủy điện.

5. Phương pháp truyền động nào được sử dụng cho Van bướm Penstock?

Hoạt động của Van bướm áp lực là một yếu tố thiết kế quan trọng cần được xem xét. Bộ truyền động phải cung cấp mô-men xoắn cần thiết để quay đĩa chống lại áp suất nước và ma sát của vòng đệm. Nó cũng phải cung cấp tốc độ và khả năng kiểm soát cần thiết cho chế độ vận hành cụ thể. Các phương pháp dẫn động phổ biến nhất cho Van bướm áp lực là điện, thủy lực và khí nén. Bộ truyền động điện sử dụng động cơ điện và hộp số để quay trục van. Chúng thường được sử dụng để điều chỉnh điều khiển và cho các ứng dụng yêu cầu đóng chậm, có kiểm soát. Bộ truyền động thủy lực sử dụng áp suất thủy lực để di chuyển piston hoặc cánh gạt, làm quay trục van. Chúng cung cấp mô-men xoắn cao và vận hành nhanh, khiến chúng thích hợp cho việc ngắt khẩn cấp. Bộ truyền động khí nén sử dụng khí nén để di chuyển piston hoặc màng ngăn. Chúng ít phổ biến hơn trong các ứng dụng penstock do yêu cầu mô-men xoắn cao. Bảng dưới đây so sánh các phương pháp truyền động.

Tại Dafugui Pipe Valve Co., Ltd., Van bướm của chúng tôi có thể được cung cấp bất kỳ phương pháp truyền động nào trong số này. Chúng tôi làm việc với khách hàng để chọn thiết bị truyền động phù hợp nhất với yêu cầu vận hành của họ. Chúng tôi cũng cung cấp nhiều tùy chọn điều khiển, bao gồm ghi đè thủ công, phản hồi vị trí và điều khiển từ xa. Mục tiêu của chúng tôi là cung cấp gói van và bộ truyền động hoàn chỉnh đáp ứng nhu cầu cụ thể của nhà máy thủy điện.

6. Thông số kỹ thuật nào xác định van bướm thủy điện?

Các thông số kỹ thuật chính của Van bướm thủy điện bao gồm kích thước, mức áp suất, vật liệu thân, vật liệu đĩa, vật liệu ghế, phương pháp truyền động và tiêu chuẩn thiết kế. Bảng dưới đây cung cấp bản tóm tắt các thông số kỹ thuật điển hình cho Van bướm áp lực của chúng tôi.

Tại nhà máy của chúng tôi, chúng tôi sản xuất Van bướm để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh van để phù hợp với yêu cầu cụ thể của dự án, bao gồm kích thước đặc biệt, vật liệu đặc biệt và cơ cấu truyền động đặc biệt. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ quá trình lựa chọn và cung cấp dữ liệu kỹ thuật chi tiết cho dự án của bạn.

7. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Kích thước điển hình của Van bướm dùng trong hệ thống áp lực thủy điện là bao nhiêu?

Trả lời: Kích thước thông thường của Van bướm dùng trong hệ thống thủy điện dao động từ 1 mét đến 6 mét trở lên. Kích thước được xác định bởi tốc độ dòng chảy và độ giảm áp suất cho phép. Ống áp lực lớn hơn yêu cầu van lớn hơn. Tại Dafugui Pipe Valve Co., Ltd., chúng tôi sản xuất Van bướm lên đến DN6000 và lớn hơn theo yêu cầu.

Câu 2: Van bướm được vận hành như thế nào trong nhà máy thủy điện?

Trả lời: Van bướm trong nhà máy thủy điện thường được dẫn động bằng bộ truyền động điện hoặc thủy lực. Thiết bị truyền động điện được sử dụng để vận hành bình thường và điều chỉnh dòng chảy. Bộ truyền động thủy lực được sử dụng để ngắt khẩn cấp và cho các van lớn yêu cầu mô-men xoắn cao. Sự lựa chọn phụ thuộc vào yêu cầu cụ thể của nhà máy.

Câu hỏi 3: Van bướm mặt tựa đàn hồi và mặt tựa kim loại có gì khác nhau?

Trả lời: Van bướm có mặt tựa đàn hồi sử dụng vật liệu mặt tựa mềm, chẳng hạn như EPDM hoặc cao su nitrile, mang lại khả năng bịt kín ở áp suất và nhiệt độ thấp hơn. Van bướm có mặt tựa bằng kim loại sử dụng mặt tựa bằng kim loại, có thể chịu được nhiệt độ và áp suất cao hơn nhưng có thể không bịt kín bằng. Sự lựa chọn phụ thuộc vào điều kiện hoạt động của penstock.

Câu hỏi 4: Làm thế nào để ngăn chặn hiện tượng búa nước ở Van bướm penstock?

Trả lời: Ngăn ngừa hiện tượng búa nước bằng cách đóng Van bướm từ từ trong khoảng thời gian từ 30 giây đến vài phút. Bộ truyền động được lập trình để cung cấp biên dạng đóng được kiểm soát. Ngoài ra, các hệ thống giảm đột biến như van rẽ nhánh hoặc bình tăng áp có thể được sử dụng để hấp thụ sóng áp suất. Đội ngũ kỹ thuật của chúng tôi có thể phân tích các điều kiện đột biến trong ống áp lực của bạn và đề xuất các biện pháp thích hợp.

Câu hỏi 5: Van bướm penstock cần được bảo trì bao lâu một lần?

Trả lời: Van bướm áp lực cần được kiểm tra và bảo trì định kỳ, thường là hàng năm hoặc sau một số chu kỳ vận hành nhất định. Việc bảo trì phải bao gồm kiểm tra độ mòn của ghế, bôi trơn vòng bi, kiểm tra bộ truyền động và xác minh hiệu suất bịt kín. Bảo trì thường xuyên đảm bảo hoạt động đáng tin cậy và kéo dài tuổi thọ của van.

8. Kết luận

Van bướm đóng một vai trò quan trọng trong việc điều tiết dòng chảy áp lực của nhà máy thủy điện. Chúng cung cấp sự cách ly, kiểm soát dòng chảy và ngắt khẩn cấp. Chúng được ưa chuộng vì thiết kế nhỏ gọn, giảm áp suất thấp, vận hành nhanh và khả năng xử lý đường kính lớn. Chúng được thiết kế để chịu được áp lực cao và áp suất dâng cao của dịch vụ penstock. Và chúng được sản xuất từ ​​các vật liệu và lớp phủ đảm bảo tuổi thọ lâu dài trong môi trường thủy điện đòi hỏi khắt khe. Tại Công ty TNHH Van ống Dafugui, nhà máy của chúng tôi có chuyên môn và trang thiết bị để sản xuất Van bướm đáp ứng những yêu cầu khắt khe nhất của các nhà máy thủy điện. Chúng tôi hợp tác chặt chẽ với khách hàng để hiểu nhu cầu cụ thể của họ và cung cấp giải pháp van tối ưu. Cho dù bạn đang xây dựng một nhà máy thủy điện mới hay nâng cấp nhà máy hiện có, chúng tôi đều có thể cung cấp Van bướm mà bạn cần.

Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy cho các dự án thủy điện trên toàn thế giới. Chúng tôi mời bạn liên hệ với chúng tôi để thảo luận về yêu cầu của bạn. Chúng tôi có thể cung cấp mẫu, dữ liệu kỹ thuật và hỗ trợ thiết kế. Hãy để chúng tôi chỉ cho bạn cách Van bướm của chúng tôi có thể cải thiện hiệu suất và độ tin cậy của việc điều chỉnh dòng chảy áp lực của bạn.

Hãy liên hệ với Công ty TNHH Van ống Dafugui ngay hôm nayđể thảo luận về các yêu cầu về Van bướm thủy điện của bạn và khám phá cách các van của chúng tôi có thể đáp ứng nhu cầu điều chỉnh dòng chảy áp lực của bạn.
