Tại sao các kỹ sư nước lại thích sử dụng van bướm cho các ứng dụng trạm bơm?

Đi vào bất kỳ trạm bơm nước nào của thành phố, bạn sẽ thấy chúng: các dãy van kiểm soát dòng nước thông qua các máy bơm, ống góp và đường xả lớn. Trong nhiều thập kỷ, van cổng là lựa chọn mặc định cho những điểm cách ly quan trọng này. Nhưng trong hai mươi năm qua, một cuộc cách mạng thầm lặng đã diễn ra. Các kỹ sư nước ngày càng chỉ định Van bướm cho các ứng dụng trạm bơm. Nguyên nhân không phải là một yếu tố đơn lẻ mà là sự kết hợp của nhiều ưu điểm tạo nên sựVan bướmđặc biệt phù hợp với nhu cầu của cơ sở hạ tầng nước hiện đại. Từ thiết kế wafer nhỏ gọn giúp tiết kiệm không gian trong các phòng trưng bày van đông đúc đến vận hành 1/4 vòng cho phép cách ly nhanh chóng, Van Bướm đã chứng tỏ mình là một giải pháp đáng tin cậy, hiệu quả và tiết kiệm chi phí.

Van bướm là loại van một phần tư sử dụng đĩa quay để điều khiển dòng chảy. Đĩa được gắn trên một trục và quay trong thân van. Khi đĩa vuông góc với dòng chảy thì van đóng lại. Khi nó song song với dòng chảy thì van mở. Con dấu được tạo ra bởi một đế đàn hồi tiếp xúc với mép đĩa. Thiết kế đơn giản này mang lại một số ưu điểm so với các loại van khác: nó nhỏ gọn, nhẹ và yêu cầu mô-men xoắn vận hành thấp. Nó có thể được vận hành thủ công bằng tay quay hoặc đòn bẩy hoặc tự động bằng bộ truyền động điện hoặc khí nén. Và nó cung cấp khả năng ngắt kín bong bóng, điều này rất cần thiết để cách ly máy bơm. Bài viết này sẽ xem xét lý do tại sao các kỹ sư nước lại thích sử dụng Van bướm cho các ứng dụng trạm bơm, bao gồm các ưu điểm kỹ thuật, thông số kỹ thuật chính và những cân nhắc thực tế dẫn đến lựa chọn này. Chúng tôi cũng sẽ cung cấp thông số kỹ thuật chi tiết cho các sản phẩm Van bướm từ nhà máy của chúng tôi tại Công ty TNHH Van ống Dafugui

Mục lục

• 1. Van bướm là gì và nó hoạt động như thế nào?
• 2. Tại sao thiết kế nhỏ gọn lại quan trọng ở trạm bơm?
• 3. Mô-men xoắn thấp cải thiện khả năng vận hành và tự động hóa như thế nào?
• 4. Công nghệ niêm phong nào đảm bảo khả năng đóng kín bong bóng?
• 5. So sánh Van bướm với Van cổng và Van bi như thế nào?
• 6. Thông số kỹ thuật chính của Van bướm trạm bơm là gì?
• 7. Câu hỏi thường gặp (FAQ)
• 8. Kết luận

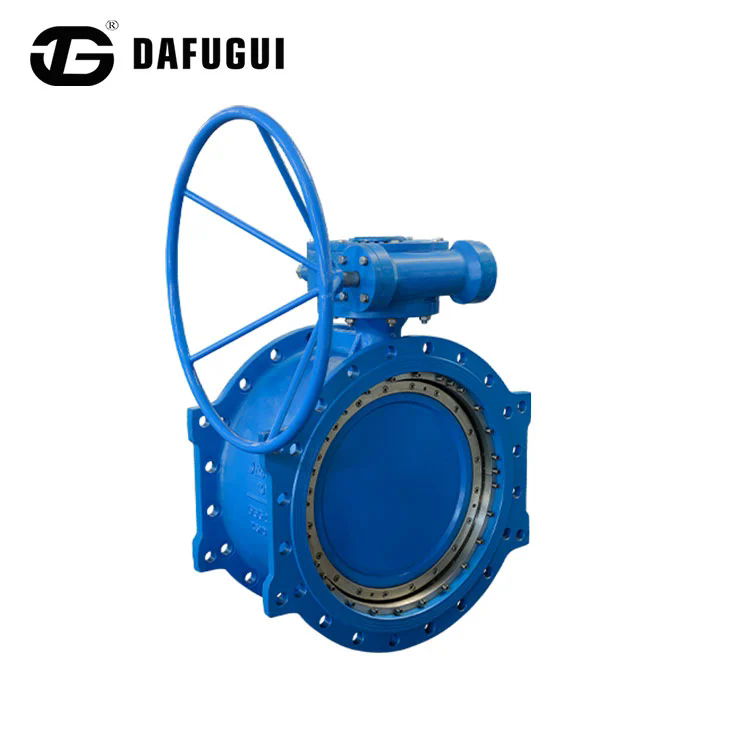

1. Van bướm là gì và nó hoạt động như thế nào?

Van bướm là loại van một phần tư điều chỉnh dòng chảy bằng cách sử dụng đĩa tròn gắn trên trục trung tâm. Đĩa quay trong thân van. Ở vị trí đóng, đĩa vuông góc với đường dòng chảy, chặn đường đi của chất lỏng. Ở vị trí mở, đĩa song song với dòng chảy, cho phép chất lỏng đi qua với lực cản tối thiểu. Vòng đệm được tạo ra bởi một mặt tựa đàn hồi được liên kết với thân van (mặt đàn hồi) hoặc có thể thay thế được (mặt đệm PTFE). Trục được kết nối với một cơ cấu vận hành—đòn bẩy, tay quay hoặc bộ truyền động—làm quay đĩa. Van thường được lắp đặt giữa hai mặt bích, do đó có thuật ngữ thiết kế "wafer". Nó cũng có thể được gắn vào, cho phép lắp đặt van ở cuối đường ống mà không cần mặt bích hạ lưu.

Thiết kế của Van bướm mang lại một số lợi thế vốn có cho các ứng dụng trạm bơm. Đầu tiên là kích thước mặt đối mặt nhỏ gọn của nó. Van bướm chiếm ít không gian hơn nhiều so với van cổng có cùng đường kính. Điều này rất quan trọng ở các trạm bơm, nơi trưng bày van thường có rất nhiều máy bơm, đường ống và các thiết bị khác. Thứ hai là trọng lượng thấp của nó. Van bướm nhẹ hơn đáng kể so với van cổng, giúp lắp đặt dễ dàng hơn và giảm tải kết cấu lên hệ thống đường ống. Thứ ba là hoạt động theo quý của nó. Đĩa chỉ quay 90 độ, nghĩa là van có thể đóng mở nhanh chóng. Điều này cần thiết cho việc cách ly khẩn cấp cũng như các quy trình khởi động và tắt máy bơm. Bảng dưới đây tóm tắt các thành phần cơ bản của Van bướm.

TạiCông ty TNHH Van ống Dafugui, nhà máy của chúng tôi sản xuất Van bướm cho các ứng dụng trạm bơm với nhiều kích cỡ và cấu hình khác nhau. Chúng tôi cung cấp các thiết kế wafer và vấu, ghế đàn hồi và PTFE, cũng như các thiết bị vận hành thủ công và tự động. Đội ngũ kỹ thuật của chúng tôi hợp tác chặt chẽ với các kỹ sư nước để chọn loại van tối ưu cho từng ứng dụng, đảm bảo hiệu suất đáng tin cậy và tuổi thọ lâu dài.

2. Tại sao thiết kế nhỏ gọn lại quan trọng ở trạm bơm?

Thiết kế nhỏ gọn của Van bướm là một trong những lý do quan trọng nhất khiến nó trở nên phổ biến trong các trạm bơm. Trạm bơm là một tổ hợp phức tạp gồm máy bơm, động cơ, đường ống, van và bộ điều khiển. Không gian luôn ở mức cao. Phòng trưng bày van phải có đủ chỗ để bảo trì nhưng cũng phải nhỏ nhất có thể để giảm chi phí xây dựng. Van bướm chiếm ít không gian hơn đáng kể so với van cổng hoặc van bi có cùng đường kính. Ví dụ: Van bướm 12 inch (DN300) có kích thước mặt đối mặt khoảng 78mm, trong khi van cổng có cùng kích thước có kích thước mặt đối mặt khoảng 300mm. Điều này có nghĩa là Van bướm có thể tiết kiệm hơn 220mm không gian cho mỗi van. Trong một trạm bơm có hàng chục van, mức tiết kiệm không gian này là đáng kể. Bảng dưới đây so sánh kích thước mặt đối mặt của Van bướm và van cổng đối với các kích thước phổ biến.

Việc tiết kiệm không gian do Van bướm cung cấp sẽ chuyển trực tiếp thành tiết kiệm chi phí cho trạm bơm. Phòng trưng bày van nhỏ hơn có nghĩa là ít bê tông hơn, ít kết cấu thép hơn và ít đất hơn. Điều đó cũng có nghĩa là thời gian chạy đường ống ngắn hơn, giúp giảm tổn thất áp suất và chi phí bơm. Ở một trạm bơm lớn của thành phố, mức tiết kiệm có thể rất đáng kể. Tại nhà máy của chúng tôi, chúng tôi thiết kế Van bướm nhỏ gọn nhất có thể mà không ảnh hưởng đến hiệu suất. Chúng tôi sử dụng phân tích phần tử hữu hạn (FEA) để tối ưu hóa hình dạng thân và đĩa về đặc tính cường độ và dòng chảy. Mục tiêu của chúng tôi là cung cấp một loại van vừa nhỏ gọn vừa đáng tin cậy.

3. Mô-men xoắn thấp cải thiện khả năng vận hành và tự động hóa như thế nào?

Mômen hoạt động thấp của Van bướm là một lợi thế quan trọng khác cho các ứng dụng trạm bơm. Mô-men xoắn là lực cần thiết để quay trục van. Trong van cổng, mô-men xoắn cao vì cổng phải được nâng lên để chống lại dòng chảy và ma sát của thân van. Trong Van bướm, mô-men xoắn thấp hơn nhiều vì đĩa quay theo dòng chảy thay vì quay ngược lại. Mô-men xoắn thấp có nghĩa là van có thể được vận hành bằng tay bằng tay quay hoặc đòn bẩy nhỏ, ngay cả đối với kích thước lớn. Điều đó cũng có nghĩa là van có thể được tự động hóa bằng bộ truyền động nhỏ hơn, ít tốn kém hơn. Điều này đặc biệt quan trọng trong các trạm bơm, nơi có nhiều van được tự động hóa để điều khiển từ xa và tối ưu hóa quy trình. Bảng dưới đây so sánh mômen hoạt động của Van bướm và van cổng với các kích thước thông dụng.

Mô-men xoắn thấp của Van bướm có một số lợi ích thiết thực. Đầu tiên, nó làm cho thao tác thủ công dễ dàng hơn và nhanh hơn. Một người vận hành có thể mở hoặc đóng Van bướm lớn bằng một đòn bẩy đơn giản. Thứ hai, nó làm giảm kích thước và chi phí của bộ truyền động. Thiết bị truyền động nhỏ hơn tiêu thụ ít năng lượng hơn và ít cần bảo trì hơn. Thứ ba, nó làm giảm ứng suất lên trục van và ổ trục, kéo dài tuổi thọ của van. Tại Dafugui, nhà máy của chúng tôi thiết kế Van bướm để có mô-men xoắn vận hành thấp. Chúng tôi sử dụng vòng bi chính xác và vật liệu ghế có độ ma sát thấp để giảm thiểu mô-men xoắn. Chúng tôi cũng cung cấp nhiều loại thiết bị vận hành, bao gồm đòn bẩy thủ công, tay quay, bộ truyền động điện và bộ truyền động khí nén, để phù hợp với các yêu cầu tự động hóa khác nhau.

4. Công nghệ niêm phong nào đảm bảo khả năng đóng kín bong bóng?

Việc ngắt kín bong bóng là điều cần thiết cho các ứng dụng trạm bơm. Khi máy bơm được cách ly để bảo trì, van phải dừng hoàn toàn dòng nước. Ngay cả một rò rỉ nhỏ cũng có thể gây ra mối nguy hiểm về an toàn, hư hỏng do nước và hoạt động kém hiệu quả của quy trình. Do đó, hệ thống làm kín của Van bướm là một tính năng thiết kế quan trọng. Công nghệ bịt kín phổ biến nhất là ghế đàn hồi, được làm từ vật liệu đàn hồi như EPDM hoặc NBR. Chỗ ngồi được liên kết với thân van, và khi đĩa đóng lại, nó sẽ nén vào chỗ ngồi, tạo ra một vòng đệm kín. Chất liệu ghế phải tương thích với tính chất hóa học của nước và nhiệt độ vận hành. Đối với nhiệt độ cao hơn hoặc nước mạnh hơn, có thể sử dụng đế PTFE. Bảng dưới đây tóm tắt các công nghệ bịt kín được sử dụng trong Van bướm của chúng tôi.

Tại nhà máy, chúng tôi chỉ sử dụng chất liệu ghế chất lượng cao từ các nhà cung cấp uy tín. Chúng tôi kiểm tra rò rỉ ở mọi van ở áp suất vận hành tối đa trước khi vận chuyển. Chúng tôi cũng cung cấp nhiều loại thiết kế ghế, bao gồm ghế liên kết và ghế có thể thay thế, để phù hợp với các sở thích bảo trì khác nhau. Mục tiêu của chúng tôi là cung cấp Van bướm có khả năng ngắt đáng tin cậy, kín khít trong suốt thời gian sử dụng của nó.

5. So sánh Van bướm với Van cổng và Van bi như thế nào?

Khi chọn van cho ứng dụng trạm bơm, các kỹ sư có một số lựa chọn, bao gồm van cổng, van bi và Van bướm. Mỗi loại đều có điểm mạnh và điểm yếu riêng và việc lựa chọn tùy thuộc vào yêu cầu cụ thể của ứng dụng. Bảng dưới đây so sánh các đặc điểm chính của các loại van này.

Như bảng cho thấy, Van bướm mang lại sự kết hợp tốt nhất giữa độ nén, trọng lượng thấp, mô-men xoắn thấp và hiệu quả chi phí cho các ứng dụng trạm bơm. Trong khi van cổng có mức giảm áp suất thấp hơn khi mở hoàn toàn, mức giảm áp suất của Van bướm có thể chấp nhận được đối với hầu hết các ứng dụng trạm bơm, đặc biệt là khi van có kích thước phù hợp. Van bi có khả năng bịt kín tuyệt vời nhưng đắt hơn và cồng kềnh hơn Van bướm. Tại Dafugui Pipe Valve Co., Ltd., chúng tôi có nhiều kinh nghiệm trong việc cung cấp Van bướm cho các trạm bơm và có thể cung cấp hỗ trợ kỹ thuật để giúp bạn chọn loại van phù hợp cho ứng dụng của mình.

6. Thông số kỹ thuật chính của Van bướm trạm bơm là gì?

Các thông số kỹ thuật chính của Van bướm được sử dụng trong các ứng dụng trạm bơm bao gồm kích thước, mức áp suất, vật liệu thân, vật liệu đĩa, vật liệu trục, vật liệu ghế, kết nối cuối và loại người vận hành. Bảng dưới đây cung cấp bản tóm tắt các thông số kỹ thuật điển hình cho Van bướm của chúng tôi.

Tại nhà máy của chúng tôi, chúng tôi sản xuất Van bướm để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh van để phù hợp với yêu cầu cụ thể của dự án, bao gồm các vật liệu đặc biệt, kết nối cuối đặc biệt và cơ chế vận hành đặc biệt. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ quá trình lựa chọn và cung cấp dữ liệu kỹ thuật chi tiết cho dự án của bạn.

7. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Van bướm dạng wafer và dạng vấu khác nhau như thế nào?

Trả lời: Van bướm wafer được thiết kế để lắp đặt giữa hai mặt bích. Van được giữ cố định bằng các bu lông mặt bích đi qua thân van. Van bướm vấu có các ren chèn trên thân cho phép nó được lắp đặt ở cuối đường ống mà không cần mặt bích hạ lưu. Thiết kế vấu rất hữu ích cho dịch vụ cuối cùng và để bảo trì khi cần ngắt kết nối một bên của van. Tại Dafugui Pipe Valve Co., Ltd., chúng tôi sản xuất cả Van bướm wafer và lug.

Câu hỏi 2: Van bướm có thể được sử dụng để kiểm soát dòng chảy hay chỉ để cách ly?

Trả lời: Van bướm có thể được sử dụng cho cả mục đích cách ly và kiểm soát dòng chảy. Bởi vì đĩa quay qua đường dẫn dòng chảy nên nó có thể được đặt ở các góc trung gian để điều chỉnh tốc độ dòng chảy. Tuy nhiên, để kiểm soát dòng chảy chính xác, có thể cần phải có Van bướm điều khiển được thiết kế đặc biệt với một đĩa đặc trưng. Đối với các ứng dụng điều tiết đơn giản, Van bướm tiêu chuẩn thường là đủ. Đội ngũ kỹ thuật của chúng tôi có thể tư vấn về loại van tốt nhất cho các yêu cầu kiểm soát dòng chảy cụ thể của bạn.

Câu hỏi 3: Làm cách nào để chọn vật liệu ghế phù hợp cho trạm bơm của tôi?

Trả lời: Chất liệu ghế phụ thuộc vào thành phần hóa học của nước, nhiệt độ vận hành và tuổi thọ cần thiết. EPDM là lựa chọn tiêu chuẩn cho nước uống và nước thải vì nó có khả năng chống nước, hơi nước và các hóa chất nhẹ và có phạm vi nhiệt độ rộng. NBR được sử dụng khi nước có thể chứa dầu hoặc nhiên liệu. PTFE được sử dụng cho nước có nhiệt độ cao hoặc các hóa chất mạnh. Viton được sử dụng cho các điều kiện nhiệt độ và hóa chất đòi hỏi khắt khe nhất. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn chọn chất liệu ghế phù hợp cho ứng dụng của bạn.

Câu hỏi 4: Van bướm cần được bảo dưỡng định kỳ như thế nào?

Trả lời: Tần suất bảo trì phụ thuộc vào ứng dụng và điều kiện vận hành. Đối với van trạm bơm, chúng tôi khuyến nghị kiểm tra trực quan hàng quý, kiểm tra vận hành nửa năm một lần và đại tu toàn bộ sau mỗi 3-5 năm hoặc sau một số chu kỳ nhất định. Việc kiểm tra phải bao gồm kiểm tra rò rỉ, xác minh mô-men xoắn vận hành và kiểm tra độ mòn của ghế. Bảo trì thường xuyên đảm bảo hiệu suất đáng tin cậy và tuổi thọ dài.

Câu hỏi 5: Van bướm có thể tự động hóa được không?

Trả lời: Có, Van bướm có thể được tự động hóa bằng bộ truyền động điện hoặc khí nén. Thiết bị truyền động điện thường được sử dụng trong các trạm bơm để điều khiển từ xa và tích hợp với hệ thống SCADA của nhà máy. Thiết bị truyền động khí nén được sử dụng ở những nơi có sẵn khí nén và cần vận hành nhanh. Tại nhà máy của chúng tôi, chúng tôi cung cấp nhiều loại thiết bị truyền động và có thể cung cấp cụm van hoàn chỉnh với thiết bị truyền động được lắp và thử nghiệm.

8. Kết luận

Van bướm được các kỹ sư nước ưa thích cho các ứng dụng trạm bơm vì chúng mang lại sự kết hợp độc đáo giữa các ưu điểm: thiết kế nhỏ gọn, kết cấu nhẹ, mô-men xoắn vận hành thấp, bịt kín bong bóng và tiết kiệm chi phí. Những lợi thế này chuyển thành các phòng trưng bày van nhỏ hơn, chi phí xây dựng thấp hơn, vận hành dễ dàng hơn và hiệu suất đáng tin cậy. Tại Dafugui Pipe Valve Co., Ltd., nhà máy của chúng tôi có chuyên môn và thiết bị để sản xuất Van bướm đáp ứng các yêu cầu khắt khe nhất của các ứng dụng trạm bơm. Chúng tôi sử dụng vật liệu chất lượng cao, quy trình sản xuất chính xác và kiểm tra nghiêm ngặt để đảm bảo rằng mọi van chúng tôi sản xuất đều mang lại hiệu suất đáng tin cậy và tuổi thọ lâu dài.

Cho dù bạn đang thiết kế một trạm bơm mới, nâng cấp cơ sở hiện có hay bảo trì hệ thống nước công nghiệp, chúng tôi mời bạn liên hệ với nhóm kỹ thuật của chúng tôi để thảo luận về các yêu cầu của bạn. Chúng tôi có thể cung cấp thông số kỹ thuật chi tiết của sản phẩm, hỗ trợ lựa chọn vật liệu và hỗ trợ ứng dụng. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy cho các dự án cơ sở hạ tầng nước trên toàn thế giới.

Hãy liên hệ với Công ty TNHH Van ống Dafugui ngay hôm nayđể thảo luận về các yêu cầu về Van bướm của bạn và khám phá cách van của chúng tôi có thể cải thiện hiệu quả và độ tin cậy cho trạm bơm của bạn.
