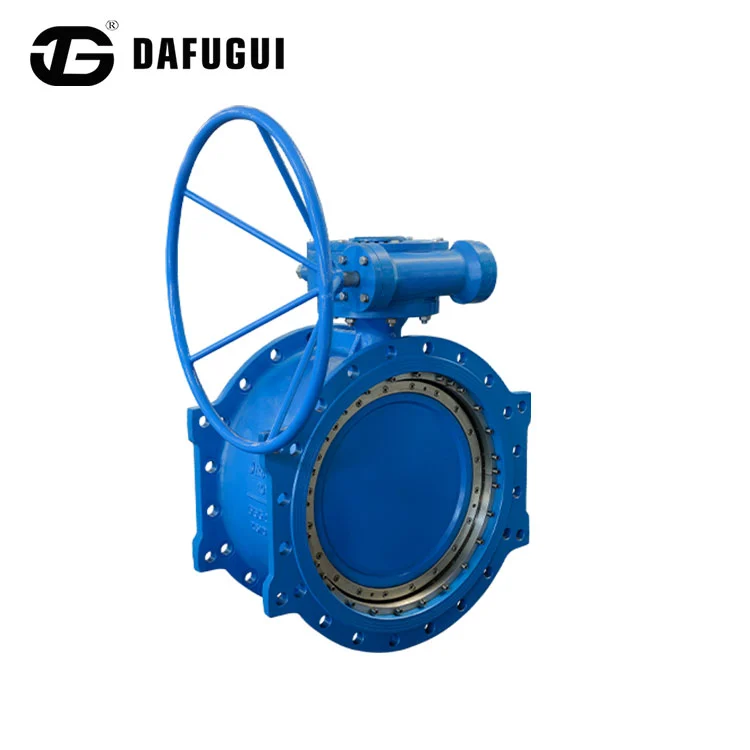

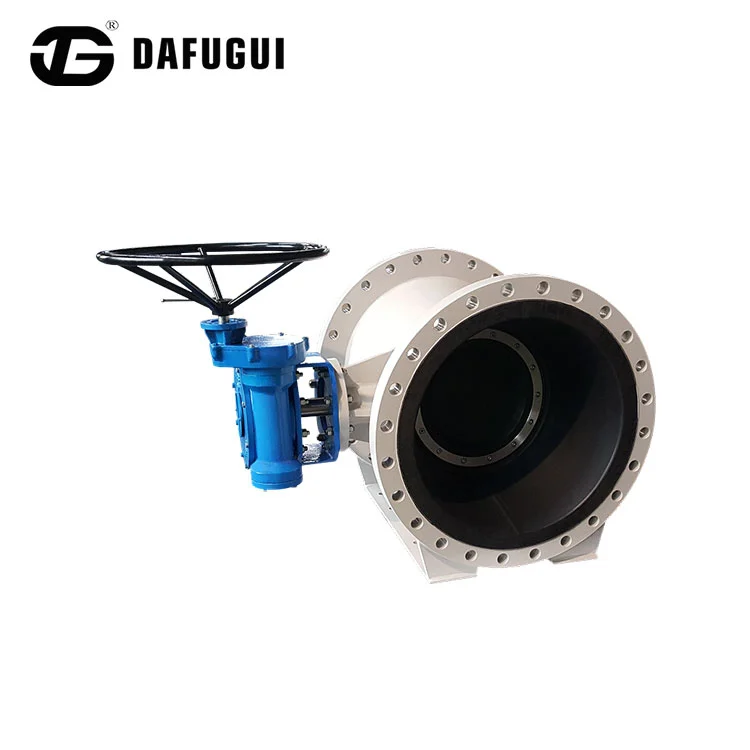

Van bướm ghế đàn hồi

Van bướm ghế đàn hồi Dafugui này có chất lượng cao và bền. Nó sử dụng cấu trúc bịt kín bằng kim loại với kim loại hoặc tấm composite và đạt được độ rò rỉ bằng 0 thông qua vòng đệm bằng thép không gỉ linh hoạt. Nó có thể duy trì độ kín chặt và không bị biến dạng ngay cả trong điều kiện nhiệt độ cao hoặc thấp.

Thông số sản phẩm

Phân tích và vấn đề

Van bướm ghế đàn hồi bao gồm các bộ phận chính như thân van, tấm van, thân van, ghế đàn hồi và vòng áp suất.

Cấu trúc và chức năng của vòng áp suất: Mặt bên của vòng áp suất tạo thành cặp đệm kín với thân van và mặt bích ống. Các lỗ bu lông có ở bên cạnh; bu lông được sử dụng để siết chặt vòng áp suất, cố định bệ van và tích hợp nó với thân van để tạo thành chiều dài kết cấu tổng thể của van.

Do các lỗ bu lông ở phía bên của vòng áp suất nên đường kính bề mặt bịt kín hiệu quả sẽ giảm đi. Hầu hết người dùng sử dụng mặt bích trượt, có đường kính trong danh nghĩa lớn hơn 10-20mm. Điều này làm giảm bề mặt bịt kín hiệu quả. Nếu van và mặt bích ống không đồng tâm trong quá trình lắp đặt, van sẽ lệch và ép vào các lỗ bu lông. Trong trường hợp này, các lỗ bu lông sẽ lộ ra bên trong lỗ khoan bên trong của mặt bích ống, gây rò rỉ. Sự rò rỉ được đặc trưng bởi môi trường chảy ra từ phía sau vòng áp suất.

Phòng ngừa chấp nhận

Vì lý do cấu trúc, đã xảy ra rò rỉ trong quá trình thử nghiệm và nghiệm thu, khiến người dùng phải thông báo cho nhà sản xuất về việc không tuân thủ. Tuy nhiên, sau khi liên lạc, sản phẩm đã vượt qua quá trình kiểm tra một cách suôn sẻ và hoạt động không có vấn đề gì. Vì vậy, những lưu ý sau đây được đưa ra nhằm giúp người dùng hiểu rõ hơn và sử dụng ghế đàn hồi tốt hơn.

1. Khi kiểm tra van bướm đệm đàn hồi, hãy đặt nó phẳng với mặt vòng áp suất hướng lên trên. Đặt một tấm áp lực trên bề mặt phẳng này có kích thước gần bằng đường kính ngoài của mặt bích và đường kính van. Nếu sử dụng máy kiểm tra áp suất thì các vấu nén phải ấn vào tấm áp suất này để đảm bảo phân bổ áp suất đều lên vòng áp suất ở một bên thân van.

2. Khi thử nghiệm với mặt bích mù, van bướm bịt ​​kín cứng đàn hồi loại wafer thường được thử nghiệm bằng cách sử dụng hai mặt bích được kẹp lại với nhau. Đối với van bướm mặt bích đàn hồi, đôi khi người dùng chỉ sử dụng một mặt bích ở phía dưới để bắt vít vào van. Trong trường hợp này, các bu lông cố định trên vòng áp suất trên thân van phải chịu toàn bộ áp suất của môi chất.

Các điểm trên là những vấn đề thường gặp trong quá trình cài đặt. Hiểu được cấu trúc van của chúng tôi sẽ tạo điều kiện thuận lợi cho việc lắp đặt và đảm bảo sử dụng đúng van bướm kín cứng đàn hồi.

Ứng dụng và tính năng

Van bướm ghế đàn hồi sử dụng vòng đệm kín bằng thép không gỉ linh hoạt được gắn trên thân van để đạt được mức rò rỉ thực sự bằng 0:

1. Con dấu có thể điều chỉnh, không rò rỉ trong 100.000 chu kỳ;

2. Cấu trúc bịt kín đặc biệt, không bị biến dạng ứng suất trong điều kiện cao và lạnh, đạt mức rò rỉ bằng không;

3. Cấu trúc lệch tâm ba chiều, mở con dấu ngay lập tức, đóng con dấu ngay khi tiếp xúc;

4. Thiết bị định vị trục, giải quyết vấn đề rò rỉ dễ dàng do mài mòn bề mặt phốt dọc trục; bộ truyền động có thể được lắp đặt theo bất kỳ hướng nào;

5. Thích hợp để sử dụng trong các đường ống sạch trong các ngành công nghiệp thực phẩm, dược phẩm và hóa chất, cũng như bảo vệ môi trường công nghiệp, xử lý nước, các tòa nhà cao tầng và đường ống cấp thoát nước để mở, đóng hoặc điều chỉnh dòng chảy của phương tiện.
