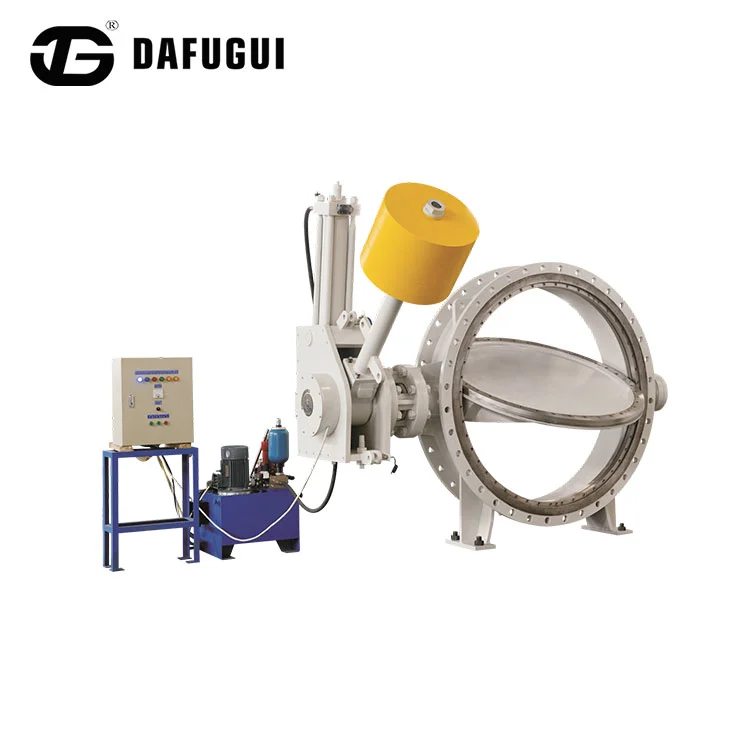

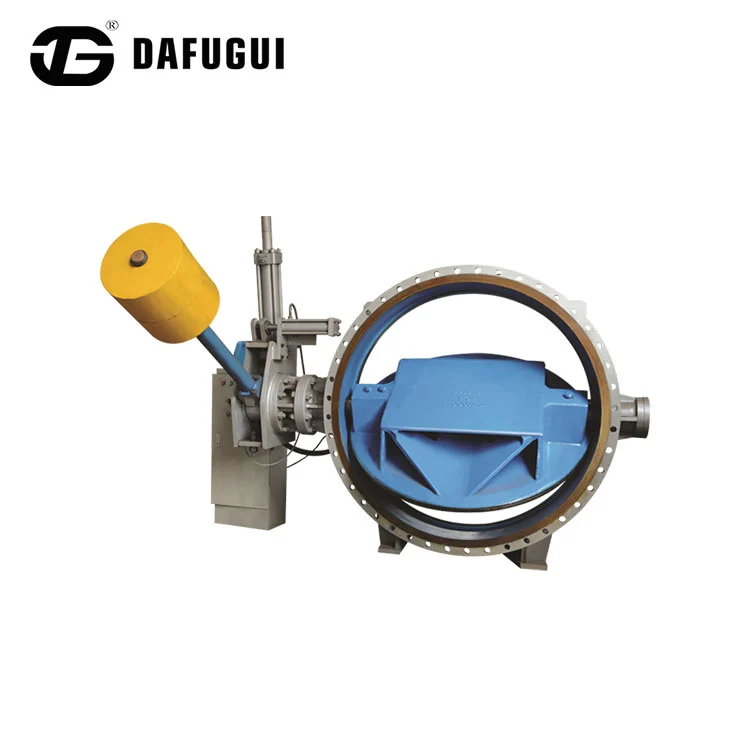

Van bướm điều khiển thủy lực

Sản phẩm của Dafugui được bán sang nhiều quốc gia và khu vực trên thế giới, bao gồm các thị trường Châu Á, Châu Âu và Châu Mỹ. Trong số đó, Van bướm kiểm tra điều khiển thủy lực sử dụng thế năng của búa trọng lực hoặc năng lượng nén của bộ tích lũy làm nguồn năng lượng cho việc đóng van. Nó hiện là một trong những thiết bị điều khiển đường ống tiên tiến nhất trong và ngoài nước. Khi làm việc, van bướm kiểm tra điều khiển thủy lực hoạt động cùng với máy chủ đường ống và theo nguyên tắc của quá trình chuyển đổi thủy lực, đạt được khả năng ngắt đường ống đáng tin cậy thông qua chương trình đóng và mở cài sẵn, loại bỏ hiệu quả búa nước trong đường ống và đóng vai trò bảo vệ sự an toàn của hệ thống đường ống.

Thông số sản phẩm

Nguyên tắc làm việc

1. Cơ chế truyền động

Thế năng của đối trọng cung cấp năng lượng để đóng van. Sau khi bơm dầu khởi động, dầu có áp suất sẽ dẫn động piston trong xi lanh dầu. Piston và đòn bẩy phối hợp với nhau để nâng đối trọng lên, hoàn thành việc mở van.

2. Điều khiển mở van

Hoạt động của bơm ly tâm: Van mở chậm sau khi khởi động bơm.

Hoạt động của bơm hướng trục: Bơm và van khởi động đồng bộ hoặc van mở một phần trước.

Vận hành tuabin thủy lực: Van bypass trước giảm áp, van chính mở, tuabin khởi động.

3. Hệ thống giữ áp suất

Tự động giữ áp suất khi mở van; phạm vi áp suất tích lũy: 20-32MPa. Tự động bổ sung áp suất bơm dầu khi áp suất giảm xuống ngưỡng áp suất thấp.

4. Điều khiển đóng van

Thế năng của đối trọng dẫn động việc đóng van theo giai đoạn:

Giai đoạn đóng nhanh: Cắt 70% lưu lượng nước.

Giai đoạn đóng chậm: 30% còn lại đóng chậm. Bộ đệm hai giai đoạn giúp loại bỏ búa nước.

5. Hoạt động khẩn cấp

Vận hành bơm bằng tay cho phép khởi động van bướm kiểm tra điều khiển thủy lực mà không cần nguồn điện. Việc mở van ngắt buộc đối trọng phải đóng van bướm kiểm tra điều khiển thủy lực.

Mục đích

Van bướm kiểm tra điều khiển thủy lực được thiết kế để lắp đặt tại đầu ra của máy bơm trong đường ống trung bình nước, hoạt động như một van ngắt và van một chiều. Thời gian và tốc độ đóng của nó có thể điều chỉnh được để loại bỏ hoặc giảm tác động của búa nước và ngăn chặn dòng chảy ngược của môi trường làm việc.

Tính năng và Ưu điểm

1. Van bướm kiểm tra điều khiển thủy lực được dẫn động và đóng bằng thủy lực nhờ thế năng của đối trọng, mang lại hiệu suất vận hành tuyệt vời và đáng tin cậy.

2. Được lắp đặt ở phía hạ lưu của máy bơm, van bướm kiểm tra điều khiển thủy lực có thể được sử dụng làm van cổng/van bướm hoặc van một chiều. Hệ số cản dòng chảy của nó chỉ bằng 30% so với các van nói trên, giúp tiết kiệm năng lượng đáng kể.

3. Đối trọng được trang bị thiết bị khóa. Khi van bướm kiểm tra điều khiển thủy lực đạt đến vị trí quy định, tay đối trọng phải được khóa bằng chốt khóa để ngăn đối trọng rơi trở lại và đóng van.

4. Bộ truyền động thủy lực được trang bị bộ tích lũy để lưu trữ dầu có áp suất để bù áp trong trường hợp rò rỉ.
