Mặt bích cổ hàn bằng thép không gỉ có phải là sự lựa chọn tốt nhất cho hệ thống đường ống áp suất cao

StaiMặt bích cổ hàn thép nlessđược công nhận rộng rãi về sức mạnh, độ bền và độ tin cậy vượt trội trong các hệ thống đường ống áp suất cao và nhiệt độ cao. Hướng dẫn toàn diện này khám phá những lợi thế về thiết kế, cấp độ vật liệu, tiêu chuẩn sản xuất, so sánh với các loại mặt bích khác, ứng dụng công nghiệp, phương pháp lắp đặt tốt nhất và hướng dẫn bảo trì. Cho dù bạn là kỹ sư, người quản lý mua sắm hay nhà thầu công nghiệp, bài viết này sẽ giúp bạn hiểu tại sao mặt bích cổ hàn vẫn là giải pháp ưu tiên cho các hệ thống đường ống quan trọng.

Mục lục

1. Mặt bích cổ hàn bằng thép không gỉ là gì?
2. Đặc điểm thiết kế và lợi thế về kết cấu
3. Lớp vật liệu và tiêu chuẩn
4. Cổ hàn và các loại mặt bích khác
5. Ứng dụng công nghiệp
6. Quy trình sản xuất và kiểm soát chất lượng
7. Thực hành tốt nhất về cài đặt
8. Bảo trì và kiểm tra
9. Cách chọn mặt bích cổ hàn phù hợp
10. Câu hỏi thường gặp

1. Mặt bích cổ hàn bằng thép không gỉ là gì?

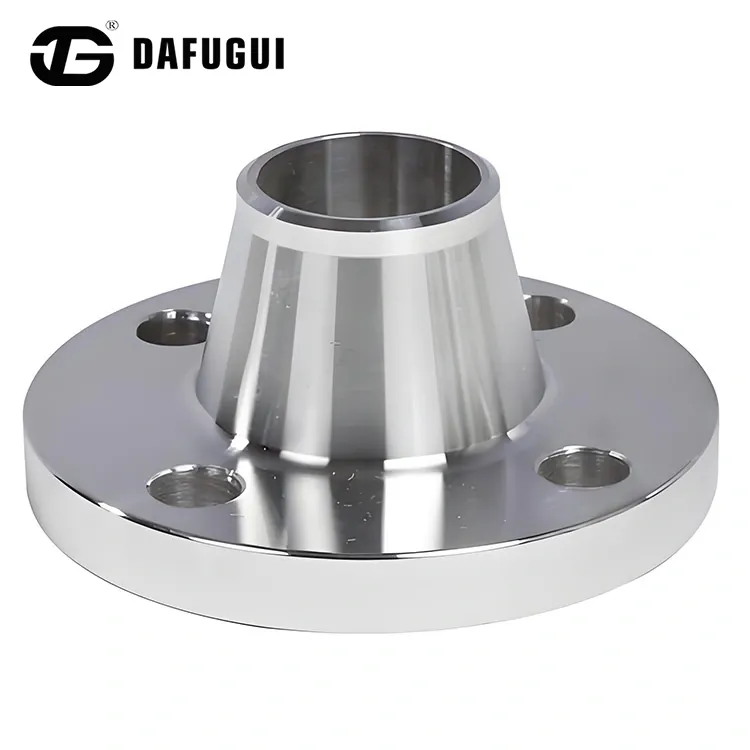

Mặt bích cổ hàn bằng thép không gỉ là mặt bích ống được thiết kế với trục côn dài chuyển dần từ độ dày mặt bích sang độ dày thành ống. Chúng được hàn đối đầu với đường ống, mang lại sự kết nối chắc chắn và liền mạch giúp giảm sự tập trung ứng suất.

Không giống như mặt bích trượt, mặt bích cổ hàn được thiết kế cho các môi trường đòi hỏi khắt khe, nơi có áp suất cao, nhiệt độ khắc nghiệt và tải trọng theo chu kỳ. Trục côn của chúng phân bổ ứng suất đồng đều, giảm thiểu nguy cơ nứt và hỏng hóc cơ học.

• Kết nối hàn đối đầu cho độ bền tối đa
• Trung tâm thon dài để phân phối ứng suất
• Tuyệt vời cho hệ thống áp suất cao và nhiệt độ cao
• Tuân thủ các tiêu chuẩn quốc tế như ASME và ANSI

2. Đặc điểm thiết kế và ưu điểm về kết cấu

2.1 Thiết kế trung tâm dạng côn

Đặc điểm xác định của mặt bích cổ mối hàn là trục côn của nó. Tính năng này cho phép chuyển dần dần ứng suất từ ​​mặt bích sang đường ống, ngăn ngừa các điểm ứng suất cục bộ.

2.2 Mối hàn xuyên thấu hoàn toàn

Bởi vì mặt bích được hàn đối đầu với đường ống nên nó tạo thành một cấu trúc kim loại liên tục. Điều này cải thiện đáng kể khả năng chống mỏi và độ bền cơ học.

2.3 Xử lý áp suất vượt trội

Mặt bích cổ hàn thường được sử dụng trong các hệ thống được xếp hạng cho các loại áp suất cao như Class 300, 600, 900, 1500 và thậm chí 2500.

3. Cấp và tiêu chuẩn vật liệu

Mặt bích cổ hàn bằng thép không gỉ thường được sản xuất bằng nhiều loại thép không gỉ khác nhau để đáp ứng các yêu cầu tiếp xúc với môi trường và hóa chất khác nhau.

Các loại thép không gỉ phổ biến

• ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L
• ASTM A182 F321
• ASTM A182 F347

Tiêu chuẩn quốc tế

• ASME B16.5
• ANSI
• DIN
• EN 1092-1
• JIS

Việc chọn đúng loại sẽ đảm bảo khả năng tương thích với môi trường ăn mòn, điều kiện nhiệt độ và các yêu cầu cơ học.

4. Cổ hàn và các loại mặt bích khác

So với mặt bích trượt, mặt bích cổ hàn mang lại độ tin cậy cao hơn và tuổi thọ dài hơn, đặc biệt là trong các hệ thống động lực.

5. Ứng dụng công nghiệp

• Đường ống dẫn dầu khí
• Nhà máy hóa dầu
• Cơ sở phát điện
• Hệ thống xử lý nước
• Nền tảng đóng tàu và ngoài khơi

Trong các ngành công nghiệp mà sự an toàn và hiệu suất là rất quan trọng, mặt bích cổ hàn thường là giải pháp được ưu tiên.

6. Quy trình sản xuất và kiểm soát chất lượng

Mặt bích cổ hàn bằng thép không gỉ chất lượng cao thường được rèn thay vì đúc, đảm bảo cấu trúc thớ và tính chất cơ học vượt trội.

Các bước sản xuất

1. Kiểm tra vật liệu
2. rèn
3. Xử lý nhiệt
4. Gia công
5. Khoan và hoàn thiện
6. Kiểm tra lần cuối

Các hãng sản xuất uy tín nhưDafuguithực hiện các quy trình kiểm soát chất lượng nghiêm ngặt bao gồm kiểm tra kích thước, kiểm tra áp suất và kiểm tra không phá hủy để đảm bảo tuân thủ các tiêu chuẩn quốc tế.

7. Thực hành cài đặt tốt nhất

• Đảm bảo căn chỉnh đường ống thích hợp trước khi hàn
• Sử dụng thợ hàn có trình độ để hàn đối đầu
• Thực hiện theo quy trình hàn ASME
• Kiểm tra tính toàn vẹn của mối hàn thông qua NDT
• Áp dụng mô-men xoắn bu lông chính xác trong quá trình lắp ráp

Việc lắp đặt đúng cách là điều cần thiết để tối đa hóa hiệu suất và tuổi thọ của kết nối mặt bích.

8. Bảo trì và kiểm tra

Kiểm tra định kỳ đảm bảo tính toàn vẹn của hệ thống và ngăn ngừa những lỗi không mong muốn. Kiểm tra thường xuyên nên bao gồm:

• Kiểm tra trực quan về sự ăn mòn
• Đo độ dày siêu âm
• Kiểm tra phát hiện rò rỉ
• Kiểm tra siết chặt bu lông

9. Cách chọn mặt bích cổ hàn phù hợp

Khi lựa chọn mặt bích cổ hàn bằng thép không gỉ, hãy xem xét:

• Yêu cầu về cấp áp suất
• Nhiệt độ hoạt động
• Môi trường ăn mòn
• Kích thước và lịch trình ống
• Tuân thủ các tiêu chuẩn của dự án

Làm việc với các nhà cung cấp có kinh nghiệm như Dafugui đảm bảo bạn nhận được sản phẩm đáp ứng cả yêu cầu kỹ thuật và thương mại.

10. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Tại sao mặt bích cổ hàn tốt hơn cho hệ thống áp suất cao?

Nhờ có trục côn và mối hàn xuyên thấu hoàn toàn, chúng phân bổ ứng suất đồng đều và chống lại hiện tượng mỏi.

Câu 2: Sự khác biệt giữa mặt bích cổ hàn bằng thép không gỉ 304 và 316 là gì?

Thép không gỉ 316 chứa molypden, mang lại khả năng chống ăn mòn tốt hơn trong môi trường clorua so với 304.

Câu 3: Mặt bích cổ hàn có thể tái sử dụng được không?

Trong hầu hết các hệ thống áp suất cao, việc tái sử dụng không được khuyến khích trừ khi được kiểm tra và phê duyệt.

Câu hỏi 4: Mặt bích cổ hàn có phù hợp cho các ứng dụng ngoài khơi không?

Có, đặc biệt khi được sản xuất từ ​​các loại thép chống ăn mòn như 316L.

Phần kết luận

Mặt bích cổ hàn bằng thép không gỉ vẫn là tiêu chuẩn công nghiệp về độ bền, độ bền và an toàn trong hệ thống đường ống áp suất cao. Thiết kế vượt trội, khả năng chống ăn mòn và tính toàn vẹn về cấu trúc khiến chúng không thể thiếu trong các ngành công nghiệp dầu khí, hóa dầu và điện.

Nếu bạn đang tìm kiếm mặt bích cổ hàn bằng thép không gỉ chất lượng cao, đáng tin cậy được sản xuất theo tiêu chuẩn quốc tế, Dafugui cung cấp các giải pháp toàn diện phù hợp với yêu cầu dự án của bạn. Chuyên môn kỹ thuật, kiểm soát chất lượng nghiêm ngặt và khả năng cung cấp toàn cầu của chúng tôi đảm bảo hiệu suất lâu dài và sự an tâm.

Sẵn sàng để nâng cao độ tin cậy của hệ thống đường ống của bạn?Liên hệ với chúng tôingay hôm nay để thảo luận về yêu cầu dự án của bạn và nhận báo giá chuyên nghiệp.
