Van kiểm tra bộ đệm bướm tốc độ đóng chậm được kiểm soát
Mua các bộ Van kiểm tra bộ đệm bướm tốc độ đóng chậm có kiểm soát từ nhà máy Dafugui của Trung Quốc để giảm sốc chính xác. Với van tiết lưu thủy lực có thể điều chỉnh, van mặt bích bền bỉ này đảm bảo quản lý dòng chảy tùy chỉnh trong các trạm bơm phức tạp
Nhà sản xuất van kiểm tra bộ đệm bướm tốc độ đóng chậm có kiểm soát | Dafugui
Van kiểm tra giảm xóc thủy lực
Van kiểm tra bộ đệm bướm tốc độ đóng chậm được kiểm soát
Dafugui cung cấp Van kiểm tra đệm bướm tốc độ đóng chậm có kiểm soát để truyền nước đô thị, hệ thống tuần hoàn công nghiệp và trạm bơm nơi cần đóng van có kiểm soát.

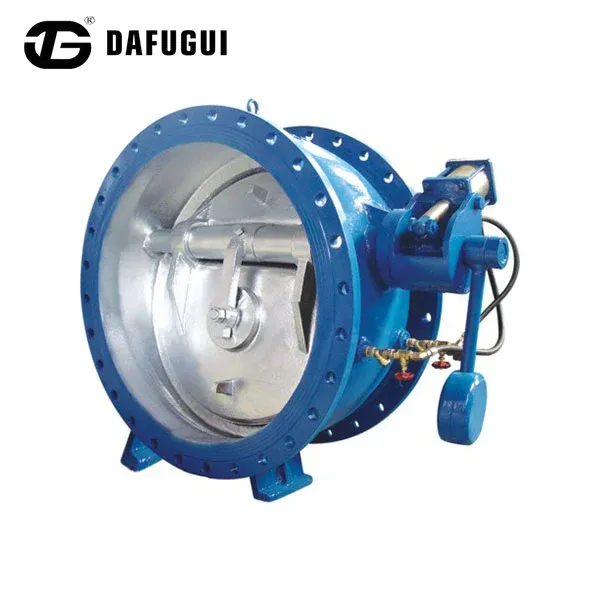

Cấu trúc van một chiều bướm được kết hợp với hệ thống đệm thủy lực có thể điều chỉnh được. Trong quá trình hoạt động bình thường, đĩa mở ra với lực cản dòng chảy thấp. Khi dòng chảy ngược xảy ra sau khi tắt máy bơm, thiết bị giảm chấn sẽ điều khiển giai đoạn đóng cuối cùng để giúp giảm tác động của đĩa và hiệu ứng búa nước.
Van sử dụng cụm giảm chấn thủy lực có thể điều chỉnh để điều chỉnh chuyển động đóng của đĩa. Van kim có thể điều chỉnh kiểm soát khả năng cản dòng dầu bên trong buồng giảm chấn. Việc thay đổi độ mở bướm ga sẽ điều chỉnh khả năng chống giảm chấn, cho phép các kỹ sư bảo trì thiết lập tốc độ đóng chậm tùy theo điều kiện vận hành đường ống thực tế.
Van tiết lưu thủy lực thay đổiViệc điều chỉnh bướm ga làm thay đổi lực cản dòng dầu trong buồng giảm chấn và cho phép điều chỉnh tốc độ đóng cuối cùng cho hệ thống đường ống.
Điều chỉnh cụ thể theo đường ốngĐặc tính khép kín có thể phù hợp với đường ống dẫn nước đường dài, trạm bơm cột nước cao, đường xả đường kính lớn và hệ thống nước làm mát công nghiệp.
Hiệu suất kết thúc hai giai đoạn
Trình tự đóng có kiểm soát kết hợp chuyển động ban đầu nhanh chóng với hành trình cuối cùng giảm dần. Sự sắp xếp này hạn chế chuyển động ngược của chất lỏng đồng thời giảm tác động có thể xảy ra khi đĩa chạm tới chỗ ngồi.
01/ Giai đoạn kết thúc nhanh
Dưới tác dụng của lực dòng chảy ngược, đĩa di chuyển nhanh chóng qua hầu hết góc đóng của nó, giúp giảm lượng chuyển động ngược của chất lỏng.
02/ Giai đoạn đóng cửa chậm có kiểm soát
Khi đĩa tiến đến gần bệ van, xi lanh thủy lực sẽ tăng lực cản và làm chậm chuyển động cuối cùng để giảm tác động cơ học lên bệ van.
Bảo vệ đệm thủy lực
Bộ đệm thủy lực hấp thụ một phần năng lượng đóng đĩa thông qua sự dịch chuyển dầu được kiểm soát. Điều này giúp giảm lực tác động của đĩa van, độ rung của đường ống, biến động áp suất trong quá trình bơm và ứng suất cơ học lên các bộ phận đường ống được kết nối.
Thông số kỹ thuật
Thông tin cấu hình sau đây được cung cấp để đánh giá dự án. Vật liệu cuối cùng, cấp áp suất và kích thước phải được xác nhận theo thiết kế đường ống và thông số kỹ thuật mua hàng.
Tên sản phẩm
Van kiểm tra bộ đệm bướm tốc độ đóng chậm được kiểm soát
Thương hiệu
Dafugui
Phạm vi kích thước
DN50–DN1400 (2"–56")
Đánh giá áp suất
PN10, PN16, PN25 / Lớp 150, Lớp 300
Chất liệu thân máy
Gang dẻo, thép đúc WCB, inox 304/316
Vật liệu niêm phong
EPDM, NBR, Viton (Tùy chọn)
Kiểu kết nối
mặt bích
Nhiệt độ hoạt động
0°C–80°C
Điều khiển thủy lực
Xi lanh giảm chấn thủy lực có thể điều chỉnh
Phương tiện áp dụng
Nước, Nước thải đã qua xử lý, Nước công nghiệp
Kiểm tra chất lượng và thử nghiệm tại nhà máy
Trước khi vận chuyển, van và cụm giảm chấn thủy lực của nó được kiểm tra thông qua các quy trình kiểm tra bao gồm khả năng chịu áp suất, kích thước bộ phận, hoạt động giảm chấn và chất lượng lớp phủ bảo vệ.
Kiểm tra áp suất thủy tĩnhThân van được kiểm tra dưới áp suất thủy lực theo các tiêu chuẩn hiện hành để xác minh độ bền kết cấu và hiệu suất bịt kín.
Kiểm tra chức năng xi lanh thủy lựcViệc kiểm tra bao gồm chuyển động trơn tru của piston, phản ứng ga có thể điều chỉnh và tính nhất quán của tốc độ đóng.
Kiểm tra độ chính xác kích thướcKiểm tra chính bao gồm đường kính trục, căn chỉnh đĩa, kích thước gia công chỗ ngồi và kích thước kết nối mặt bích.
Kiểm tra chất lượng lớp phủĐộ dày lớp phủ bảo vệ và chất lượng bề mặt được kiểm tra để hỗ trợ khả năng chống ăn mòn trong quá trình sử dụng.
Câu hỏi thường gặp
Làm thế nào để xi lanh thủy lực có thể điều chỉnh kiểm soát tốc độ đóng van?
Van điều khiển tốc độ đóng bằng cách điều chỉnh lưu lượng dầu thông qua van tiết lưu có thể điều chỉnh. Việc thay đổi độ mở bướm ga sẽ điều chỉnh khả năng chống giảm chấn, cho phép các kỹ sư điều chỉnh giai đoạn đóng cuối cùng tùy theo điều kiện vận hành đường ống.
Tại sao việc đóng chậm lại quan trọng trong đường ống dẫn nước lớn?
Đường ống có đường kính lớn chứa động lượng chất lỏng đáng kể. Việc đóng van nhanh có thể tạo ra sóng áp lực gây căng thẳng cho đường ống, mối nối và thiết bị. Việc đóng chậm có kiểm soát giúp giảm sự thay đổi áp suất đột ngột trong các trường hợp tắt máy bơm.
Dafugui có thể tùy chỉnh van cho các điều kiện trạm bơm khác nhau không?
Dafugui có thể điều chỉnh các đặc tính giảm chấn thủy lực dựa trên chiều dài đường ống, tốc độ dòng chảy, mức áp suất và yêu cầu của dự án để cung cấp cấu hình van phù hợp.
Những kiểm tra nào được thực hiện trước khi giao hàng?
Mỗi van đều trải qua quá trình kiểm tra áp suất, kiểm tra kích thước, kiểm tra chức năng giảm xóc thủy lực và kiểm tra chất lượng lớp phủ trước khi giao hàng.
Các sản phẩm và danh mục van liên quan
Khám phá các cấu hình van khác cho hệ thống truyền tải nước và đường ống công nghiệp.
Yêu cầu chi tiết kỹ thuật cho dự án đường ống của bạn
Chia sẻ đường kính danh nghĩa, định mức áp suất, môi chất đường ống, nhiệt độ vận hành và điều kiện trạm bơm với Dafugui. Sau đó, cấu hình van và các yêu cầu giảm chấn thủy lực có thể được xem xét dựa trên ứng dụng của bạn.
